QW型無堵塞潛水排污泵

QW型無堵塞潛水排污泵--特點 ：
 1。采用大流量防堵液壓元件設計，大大提高了污垢通過能力，能有效地通過泵直徑5倍的纖維直徑和直徑約50d的泵浦直徑固體顆粒。
 2。設計合理，配套電機合理，效率高，節能效果顯著。
 3。機械密封采用雙通道系列密封。材料是堅硬耐磨的碳化鎢。它具有耐用性和耐磨性的特點，可使泵安全運行8000小時以上。
 4。該泵結構緊湊，體積小，移動方便，安裝方便，無需建造泵房，可在水下工作，大大降低了工程造價。
 5。油泵設置在泵油室中。當泵側的機械密封損壞時，水進入油室，探頭產生信號以保護泵。多級泵
 6。根據用戶需要，可配備自動安全保護控制柜，監控泵的泄漏，泄漏，過載和過熱，確保泵的可靠安全運行。
 7。雙軌自動聯軸器安裝系統為泵的安裝和維護帶來了極大的便利，人們不必為此目的進出油箱。
 8。浮子開關可以根據所需的水位變化自動控制泵停止，無需特別小心。
 9。確保電梯動作在電梯范圍內不會過載。
 10。根據使用場合，電機可采用水套式外循環冷卻系統，確保電動泵在干燥狀態下無水安全運行。
 11。安裝方式有兩種：固定式自動耦合安裝和移動免安裝，可滿足不同的使用場合。
QW型無堵塞潛水排污泵--結構說明：

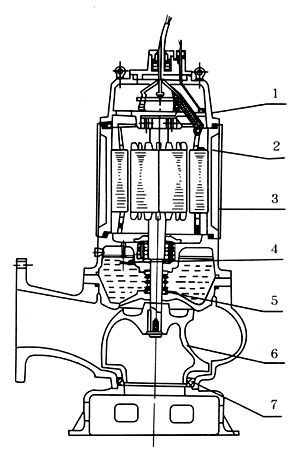

QW型無堵塞潛水排污泵結構圖
由電機與泵兩部分組成，二者通過油隔離室?guī)讬C(jī)械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。磁力泵
葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使行泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
使用條件

A、 介質溫度不超過60℃，介質重度為1~1.3kg/dm3。
B、 無內自流循環冷卻系統的泵，電機部分露出液面不超過1/2。
C、 鑄鐵材質的使用范圍為PH5~9。
D、 1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。
注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠的產品。
