D型臥式多級離心泵

意嘉泵業自主研發生產的D型臥式多級離心泵是臥式單吸多級節段式離心泵，D型臥式多級離心泵供輸送清水（含雜質量小于1%，顆粒度小于0.1mm）或物理化學性質類似于水的其它液體。D型多級離心泵輸送介質溫度小于80℃，適用于礦山排水、油田注水、工廠和城市給、排水等場合。油田注水泵根據介質的腐蝕性，泵采用不同的材質。DG型泵輸送介質溫度小于105℃，適用于各種鍋爐給水。

  D型臥式多級離心泵型號說明：

  例：D280-43X4
  D－表示單級、多吸、節段式離心清水泵；
  280－表示泵的流量（m3/h）；
  43－表示泵的單級揚程；
  4－表示級數為4級；

D型臥式多級離心泵適用范圍：

適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
D型臥式多級離心泵結構型式：
D型多級離心泵為臥式安裝。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向為水平。所有D型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除D85-67，D155-67型泵采用滑動軸承、稀油潤滑外，其余采用滾動軸承、油脂潤滑。

D型臥式多級離心泵旋轉方向：

從電機端向泵看為順時針方向旋轉。

D型臥式多級離心泵主要零件材質：

泵的過流部件材質均為鑄鐵，軸的材質為45號鋼。

D型臥式多級離心泵成套范圍：

 泵于電機、底座配套供應，可配功用底座或本身底座，廠方還提供附件（包括吐出錐管、閘閥、底閥、止回閥）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）。

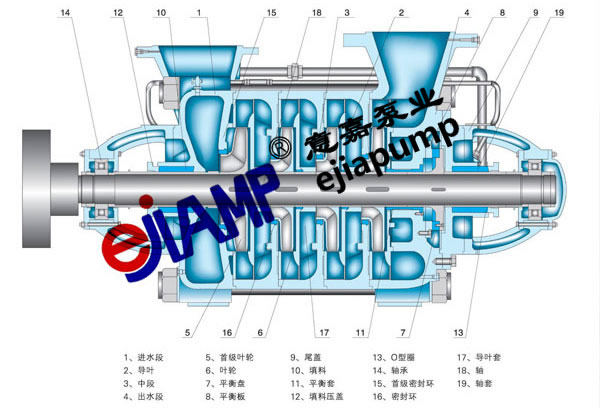

D型臥式多級離心泵結構說明：

1、D型臥式多級離心泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。
2、D型臥式多級離心泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
3、進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。
4、D型臥式多級離心泵葉輪為優質鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
5、軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。
6、D型臥式多級離心泵密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
7、平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。
8、D型臥式多級離心泵平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
9、軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
10、軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
11、填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

以上只列出部分參數，如需詳細其他參數請致電：021-62840883
