一、IHG型立式化工管道泵--產品概述：
ejiamp牌立式化工泵IHG型，是在ISG管道泵技術的基礎上，自行研究開發的新一代節能、環保立式離心泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。是意嘉泵業參照國際ISO2858和國家標準JB/T53058-1993所規定的性能參數，結合本公司多年生產經驗而設計的第二代高效節能產品。系列流量范圍1.5～1600m3/h，揚程范圍5～125m，分基本型、分流型、切割型等多種規格。
1、ISG型立式管道泵，供輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。
2、IRG（GRG）型立式熱水（高溫）熱水循環泵，適用于能源、冶金、木材加工、化工、紡織、造紙及飯店、浴室、賓館等鍋爐熱水增壓循環輸送及城市采暖系統循環用泵，IRG使用介質溫度不超過120℃，GRG型使用介質溫度不超過240℃。
3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為－20℃~+120℃。
4、IHGB型不銹鋼防爆型化工離心泵，適用于輸送易燃易爆性化工液體。
5、YG立式管道油泵供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為－20℃~+120℃。
6、ISGD、IRGD、GRGD、IHGD、YGD、IHGBD型立式低轉速離心泵，適用于環境聲要求很低的場合及空調循環等。
二、IHG型立式化工管道泵--工作條件:
1、吸入壓力≤1．6MPa，或泵系統高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。管道離心泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。
三、產品特點:
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。
1、立式單級單吸化工泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上，從而保證泵的同心度，因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合，采用優質的硬質合金密封環，增強了密封的耐磨性，能有效地延長泵的使用壽命。
4、安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管道的連接。
5、可根據流量和揚程的需要采用泵的串聯、并聯運行方式。
6、可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
四、IHG型立式化工管道泵--用 途：
IHG型立式化工管道泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食口制藥等部門，使用溫度為-20℃~+105℃。
五、IHG型立式化工管道泵--結構說明:
1、機械密封前置有承磨付，泵蓋上設有密封冷卻，沖洗孔，適用于抽送介質易揮發或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。
2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。
3、機械密封采用硬質合金材質。

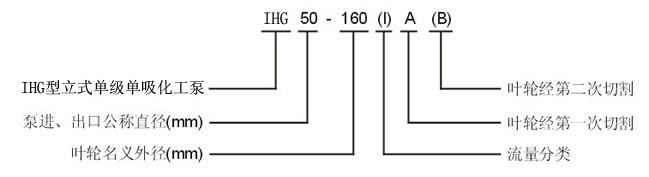

六、IHG型立式化工管道泵--型號意義：
七、結構說明：
1 | 排氣閥 | 4 | 泵蓋 | 7 | 聯體座 | 10 | 葉輪螺母 |
2 | 葉輪 | 5 | 軸承 | 8 | 機械密封 | 11 | 泵體 |
3 | 沖洗冷卻水管 | 6 | 電機 | 9 | 承磨付 |

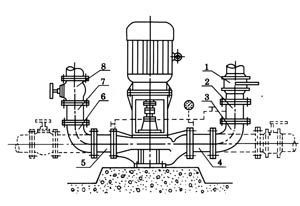

八、安裝方式：
1 | 進口閥門 | 3 | 彎管 | 5 | 直管 | 7 | 直管 |
2 | 直管 | 4 | 直管 | 6 | 彎管 | 8 | 出口閥門 |
技術參數：
流量 | 揚程 m | 效率 % | 轉速 r/min | 電機 功率 kw | 汽蝕 余量 m | 重量 kg | ||
m3/h | l/s | |||||||
IHG15-80 | 1.1 1.5 2.0 | 0.3 0.42 0.55 | 8.5 8 7 | 26 34 34 | 2900 | 0.18 | 2.3 | 17 |
IHG20-110 | 1.8 2.5 3.3 | 0.50 0.69 0.91 | 16 15 13.5 | 25 34 35 | 2900 | 0.37 | 2.3 | 25 |
IHG20-160 | 1.8 2.5 3.3 | 0.50 0.69 0.91 | 33 32 30 | 19 25 23 | 2900 | 0.75 | 2.3 | 29 |
IHG25-110 | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 16 15 13.5 | 34 42 41 | 2900 | 0.55 | 2.3 | 26 |
IHG25-125 | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 20.6 20 18 | 28 36 35 | 2900 | 0.75 | 2.3 | 28 |
IHG25-125A | 2.5 3.6 4.6 | 0.69 1.0 1.28 | 17 16 14.4 | 35 35 35 | 2900 | 0.55 | 2.3 | 27 |
IHG25-160 | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 33 32 30 | 24 32 33 | 2900 | 1.5 | 2.3 | 39 |
IHG25-160A | 2.6 3.7 4.9 | 0.12 1.03 1.36 | 29 28 26 | 31 31 31 | 2900 | 1.1 | 2.3 | 34 |
IHG32-100I | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.75 | 2.0 | 32 |
IHG32-125 | 3.5 5.0 6.5 | 0.97 1.39 1.8 | 22 20 18 | 40 44 42 | 2900 | 0.75 | 2.3 | 28 |
IHG32-125A | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 17.6 16 14.4 | 43 43 43 | 2900 | 0.55 | 2.3 | 28 |
IHG32-160 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 33 32 30 | 34 40 42 | 2900 | 1.5 | 2.3 | 28 |
IHG32-160I | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 33.2 32 30.2 | 34 40 42 | 2900 | 2.2 | 2.0 | 47 |
IHG32-200 | 3.1 4.5 5.8 | 0.86 1.25 1.61 | 51 50 48 | 28 35 37 | 2900 | 3 | 2.0 | 47 |
IHG32-200I | 4.4 6.3 8.3 | 1.22 1.75 2.32 | 50.5 50 48 | 26 33 35 | 2900 | 4 | 2.0 | 43 |
IHG32-200IA | 2.8 4.0 5.2 | 0.78 1.11 1.44 | 44.6 44 42.7 | 34 40 42 | 2900 | 2.2 | 2.0 | 74 |
IHG40-100 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 13.2 12.5 11.3 | 48 54 53 | 2900 | 0.55 | 2.3 | 32 |
IHG40-100A | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 10.6 10 9 | 52 52 52 | 2900 | 0.37 | 2.3 | 32 |
IHG40-125 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 21 20 18 | 41 46 43 | 2900 | 1.1 | 2.3 | 34 |
IHG40-125A | 3.9 5.6 7.4 | 1.08 1.56 2.06 | 17.6 16 14.4 | 40 45 41 | 2900 | 0.75 | 2.3 | 33 |
IHG40-160 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 33 32 30 | 35 40 40 | 2900 | 2.2 | 2.3 | 47 |
IHG40-160A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 29 28 26.3 | 34 39 39 | 2900 | 1.5 | 2.3 | 43 |
IHG40-160B | 3.8 5.5 7.2 | 1.06 1.53 2.0 | 25.5 24 22.5 | 34 38 37 | 2900 | 1.1 | 2.3 | 38 |
IHG40-200 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 51 50 48 | 26 33 32 | 2900 | 4 | 2.3 | 74 |
IHG40-200A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 45 44 42 | 26 31 30 | 2900 | 3 | 2.3 | 62 |
IHG40-200B | 3.7 5.3 7.0 | 1.03 1.47 1.94 | 38 36 34.5 | 29 29 29 | 2900 | 2.2 | 2.3 | 52 |
IHG40-250 | 4.4 6.3 8.3 | 1.22 1.75 2.31 | 82 80 74 | 24 28 28 | 2900 | 7.5 | 2.3 | 105 |
IHG40-250A | 4.1 5.9 7.8 | 1.14 1.64 2.17 | 72 70 65 | 24 28 27 | 2900 | 5.5 | 2.3 | 98 |
IHG40-250B | 3.8 5.5 7.0 | 1.06 1.53 1.94 | 61.5 60 56 | 23 27 26 | 2900 | 4 | 2.3 | 77 |
IHG40-100I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 13.2 12.5 11.3 | 55 62 60 | 2900 | 1.1 | 2.3 | 34 |
IHG40-100IA | 8 11 14.5 | 2.22 3.05 4.03 | 10.6 10 9 | 60 60 60 | 2900 | 0.75 | 2.3 | 32 |
IHG40-125I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 21.2 20 17.8 | 49 58 57 | 2900 | 1.5 | 2.3 | 38 |
IHG40-125IA | 8 11 14.5 | 2.22 3.05 4.03 | 17 16 14 | 57 57 57 | 2900 | 1.1 | 2.3 | 33 |
IHG40-160I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 33 32 30 | 45 52 51 | 2900 | 3 | 2.3 | 56 |
IHG40-160IA | 8.2 11.7 15.2 | 2.28 3.25 4.22 | 29 28 26 | 44 51 50 | 2900 | 2.2 | 2.3 | 47 |
IHG40-160IB | 7.3 10.4 13.5 | 2.38 2.89 3.75 | 23 22 20.5 | 50 50 50 | 2900 | 1.5 | 2.3 | 43 |
IHG40-200I | 8.8 12.5 16.3 | 2.44 3.47 4.53 | 51.2 50 48 | 38 46 46 | 2900 | 5.5 | 2.3 | 85 |
IHG40-200IA | 8.3 11.7 15.3 | 2.31 3.25 4.25 | 45 44 42 | 37 45 45 | 2900 | 4 | 2.3 | 75 |
IHG40-200IB | 7.5 10.6 13.8 | 2.08 2.94 3.83 | 37 36 34 | 44 44 44 | 2900 | 3 | 2.3 | 63 |
