J-DR系列柱塞式計量泵

J-DR系列柱塞式計量泵--產品概述：

1、 接觸介質泵頭為316、304,可選PTFE、及PVC材質內襯。
2、 性價比高，普遍適用于，化工石油行業。
3、 在泵運行或停止時也可任意調節流量也可定量輸出。
4、 鑄鐵殼體，堅固耐用，可承受高壓。
5、 采用凸輪機構．整體上完全無泄露。
6 、泵頭部位材質:
A.計量泵頭:SUS3.4,SUS316,聚四氟乙烯,PVC    B.計量閥:SUS3.4,SUS316,聚四氟乙烯,PVC    C.閥球:二氧化硅,SUS304,SUS316,陶瓷    D.聚四氟乙烯,聚氯乙烯

J-DR系列柱塞式計量泵--工作條件：

環境溫度： -30℃ ##120℃
電機： 三相標準電機或防爆電機
功率：5.5KW 7.5KW
防護等級：IP54

J-DR系列柱塞式計量泵--性能參數：

本數據僅供參考。

型號	流量（L/H）			壓力（Mpa）	柱塞直徑	行程	泵速	電機功率	進出口徑（DN）	重量
	JDR	2-JDR	3-JDR							JDR	2-JDR	3-JDR
/50 JDR	92	184	276	50	20	60	69	7.5	15	330	635	920
/28 JDR	92	184	276	28				5.5
/32 JDR	145	290	435	32	25			7.5
/18 JDR	145	290	435	18				5.5
/20 JDR	240	480	720	20	32			7.5
/11 JDR	240	480	720	11				5.5
/11 JDR	430	860	1290	11	42			7.5	20	335	645	935
JDR /6.3	430	860	1290	6.3				5.5
JDR /8.0	650	1300	1950	8.0	50			7.5
JDR /4.5	650	1300	1950	4.5				5.5
JDR /6.5	780	1560	2340	6.5	55			7.5	25	340	655	950
JDR /3.6	780	1560	2340	3.6				5.5
JDR /5.5	930	1860	2790	5.5	60			7.5
JDR /3.1	930	1860	2790	3.1				5.5
JDR /4.6	1100	2200	3600	4.6	65			7.5
JDR /2.6	1100	2200	3600	2.6				5.5
JDR /4.0	1300	2600	3900	4	70			7.5	32	345	665	965
JDR /2.3	1300	2600	3900	2.3				5.5
JDR /3.5	1480	2960	4440	3.5	75			7.5
JDR /2.0	1480	2960	4440	2.0				5.5
JDR /3.0	1700	3400	5100	3.0	80			7.5
JDR /1.8	1700	3400	5100	1.8				5.5
JDR /2.8	1920	3840	5760	2.8	85			7.5
JDR /1.6	1920	3840	5760	1.6				5.5
JDR /2.4	2150	4300	6450	2.4	90			7.5	40	350	675	980
JDR /1.4	2150	4300	6450	1.4				5.5
JDR /2.2	2400	4800	7200	2.2	95			7.5
JDR /1.2	2400	4800	7200	1.2				5.5
JDR /1.8	2680	5360	8040	1.8	100			7.5
JDR /1.0	2680	5360	8040	1.0				5.5
JDR /1.5	3250	6500	9750	1.5	110			7.5
JDR /0.9	3250	6500	9750	0.9				5.5
JDR /1.3	3860	7720	11580	1.3	120			7.5
JDR /0.7	3860	7720	11580	0.7				5.5
JDR /1.1	4550	9100	13650	1.1	130			7.5	50	360	695	1010
JDR /0.6	4550	9100	13650	0.6				5.5
JDR /1.0	5260	10520	15780	1.0	140			7.5
JDR /0.5	5260	10520	15780	0.5				5.5
JDR /0.8	6050	12100	18150	0.8	150			7.5
JDR /0.4	6050	12100	18150	0.4				5.5

安裝尺寸：

本數據僅供參考。

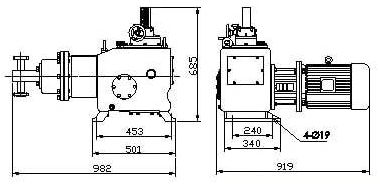

計量泵外型安裝尺寸圖：
