JYD系列液壓隔膜式計量泵產品概述:
計量泵的液力端借助于隔膜來組成工作腔，以隔膜周期性變形來代替活塞(柱塞)的往復運動的泵，稱為液壓隔膜泵。
JYD系列液壓隔膜式計量泵產品特點:
1、無動密封，無泄漏，維修簡便：
2、工作壓力可達30MPa，計量精度可達±1%；
3、計量精度優于機械隔膜泵，密封性能優于柱塞泵；
4、流量大小控制通過調節；中程長度和變頻器調速來實現，配：中 程調節器可以實現遠程自動控制；
5、介質的使用溫度不宜超過100℃，不宜低于-30℃，否則影響隔膜的使用壽命；
6、應用先進過載、限位、補油三閥機構，即保證液壓腔內液壓油的滿足，又避免補油過量，防止液壓；中擊，從而使隔膜兩側受力平衡，提高隔膜的使用壽命，隔膜壽命可提高到8000h以上；
7、 在輸送特殊介質時，可采用雙隔膜帶隔膜破裂報警裝置，防止隔膜破裂時，介質與液壓油混合引起事故。
JYD系列液壓隔膜式計量泵性能參數:
本數據僅供參考。
| 型號 | 流量（L/H） | 壓力（Mpa） | 柱塞直徑 | 行程 | 泵速 | 電機功率 | 進出口徑（DN） | 重量 |
| JYD 40/40 | 40 | 40 | 16 | 40 | 100/150 | 4 | 10 | 200 |
| JYD 40/30 | 40 | 30 | 3 | |||||
| JYD 65/28 | 65 | 28 | 20 | 4 | ||||
| JYD 65/20 | 65 | 20 | 3 | |||||
| JYD 100/28 | 100 | 28 | 4 | |||||
| JYD 100/20 | 100 | 20 | 3 | |||||
| JYD 160/18 | 160 | 18 | 25 | 4 | 15 | 210 | ||
| JYD 160/13 | 160 | 13 | 3 | |||||
| JYD 265/11 | 265 | 11 | 32 | 4 | ||||
| JYD 265/8.0 | 265 | 8.0 | 3 | |||||
| JYD 340/8.5 | 340 | 8.5 | 36 | 4 | ||||
| JYD 340/6.5 | 340 | 6.5 | 3 | |||||
| JYD 420/6.8 | 420 | 6.8 | 40 | 4 | 20 | 220 | ||
| JYD 420/5.4 | 420 | 5.4 | 3 | |||||
| JYD 540/5.6 | 540 | 5.6 | 45 | 4 | ||||
| JYD 540/4.2 | 540 | 4.2 | 3 | |||||
| JYD 670/4.5 | 670 | 4.5 | 50 | 4 | ||||
| JYD 670/3.5 | 670 | 3.5 | 3 | |||||
| JYD 820/3.8 | 820 | 3.8 | 55 | 4 | ||||
| JYD 820/2.8 | 820 | 2.8 | 3 | |||||
| JYD 985/3.2 | 985 | 3.2 | 60 | 4 | 25 | 240 | ||
| JYD 985/2.4 | 985 | 2.4 | 3 | |||||
| JYD 1160/2.6 | 1160 | 2.6 | 65 | 4 | ||||
| JYD 1160/2.0 | 1160 | 2.0 | 3 | |||||
| JYD 1350/2.3 | 1350 | 2.3 | 70 | 4 | ||||
| JYD 1350/1.6 | 1350 | 1.6 | 3 | |||||
| JYD 1550/2.0 | 1550 | 2.0 | 75 | 4 | 32 | 256 | ||
| JYD 1550/1.4 | 1550 | 1.4 | 3 | |||||
| JYD 1800/1.8 | 1800 | 1.8 | 80 | 4 | ||||
| JYD 1800/1.2 | 1800 | 1.2 | 3 |
安裝尺寸:
本數據僅供參考。

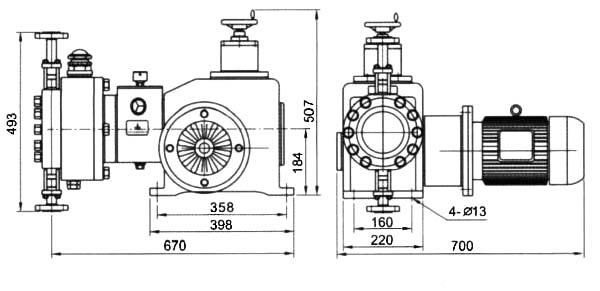

JYD系列液壓隔膜式計量泵的外形安裝尺寸圖
JYD系列液壓隔膜式計量泵適用范圍:
JYD系列液壓隔膜式計量泵適用于由一般的常溫清水直至具有強腐蝕，易揮發、已結晶、易燃、易爆、劇毒、惡臭、腐蝕性強，比重大、中等粘度，有放射性或其它貴重液體等。同時也可輸送懸浮液體，對一些為防止隔膜破裂后，介質與液壓油混合引起事故，對易燃易爆、劇毒及貴重液體時，可選用雙隔膜計量泵并帶隔膜破裂報警裝置。
