ZWL型直聯式自吸無堵塞排污泵

一、ZWL型直聯式自吸無堵塞排污泵--產品概述：

ejiamp/意嘉牌ZWL型直聯式自吸無堵塞排污泵是在上海意嘉泵業技術研發部反復研究國內外同類技術的基礎上開發成功的一種結構新穎的自吸泵產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質最理想的雜質泵。該排污自吸泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，  自吸性能好、排污能力強、高效節能，使用維修方便等特點，在排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

二、ZWL型直聯式自吸無堵塞排污泵--結構說明：

1、自吸泵的葉輪采用雙葉片設計，保證轉子部分的動平衡，使軸承更耐用；
2、自吸泵配套的電機絕緣等級為B級和F級，防護等級IP44和54（供客戶選擇）S1連續工作制；
3、自吸泵的軸承油室設有加油孔，一般泵出廠時油室內已加滿黃油，工作一定的周期應加黃油；
4、自吸垂直高度不超過4.5~5.5米，泵的自吸管路不能超過10米，安裝時不能有虹吸現象。
5、自吸泵能通過顆粒的直徑一般為自吸泵管徑的40%左右。

注意：當自吸泵發生異常聲音時，應查明異常聲音的原因，排除故障后再開機運行，確保自吸泵的使用安全。

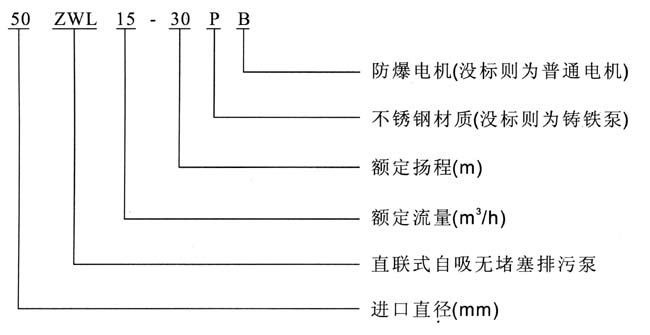

三、ZWL型直聯式自吸無堵塞排污泵--型號說明：

四、工作條件：

1、ZWL（P）系列自吸泵在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過99攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品材質主要為鑄鐵時，不能用于強腐蝕性或含有強腐蝕性的介質中;
6、產品材質主要為不銹鋼，訂貨時應告知輸送介質的物理化學性質，不能輸送強腐蝕性或含有強腐蝕性的介質中;

性能參數：

流量范圍：≤800m3/h
揚程范圍：≤80m
功率范圍：≤55kw
配套電機：Y2、Y2B型三相異步電機
電機冷卻：風冷
介質溫度：-40℃～200℃
環境溫度：≤40℃
工作壓力：≤l.6 MP a
自吸高度：2.5～7 m
自吸時間：≤120S
工作電壓:380V±5%（可按要求定做）
額定頻率：50HZ（可按要求定做）
結構特征
安裝形式：臥式自吸
泵體結構：臥式直聯
葉輪形式：閉式單吸
葉輪數量：1
密封形式：機械密封

主要材質:

軸    承：滾動軸承
軸套材質：鑄鐵、不銹鋼
過流材質：鑄鐵、不銹鋼
出口直徑：φ25mm-φ300mm
進口口徑：φ25mm-φ300mm
泵軸材質：45#、不銹鋼
葉輪材質：鑄鐵、不銹鋼


型號參數:
