一、產品簡介
GQB系列潛水貫流泵是將潛水電機與貫流泵技術結合而產生的新型機電一體化產品，既保持了貫流泵本身的優點，又利用潛水電機技術、克服了傳統貫流泵電機冷卻、散熱、密封等難題，榮獲國家實用新型專利。
二、 主要用途及特點
該泵工況適應用于大流量、低揚程場合，主要用于雨水排水、工農業用水、水道增壓，尤其適用于排澇與灌溉綜合考慮的水利、防洪工程。
該產品具有以下特點：
1. 進、出水揚程損失小，泵站裝置效率高，在低揚程工況，裝置效率可比軸流泵高出一倍以上。
2. 相同工況下，電機功率配置小，運行費用較低。
3. 水泵基礎下無需設吸水槽，開挖量小。
4. 泵管直徑小，適宜取消上部高大廠房，也可以不建廠房，用汽車吊裝來取代固定式行車。
5. 節省開挖量、土木工程費、建筑工程費、減少安裝面積，節約泵站工程總造價30-40%。
6. 整體吊裝，安裝方便。
三、 機構說明
潛水貫流泵為臥式結構，從電泵進口看，葉輪逆時針?lè)较蛐D(zhuǎn)。
1、 葉輪
葉輪采用目前最先進的水力模型換算所得，性能優良、穩定、成熟。選擇較小的nD值，抗汽蝕性能好，確保運行平穩。
2、軸密封
較小的產品采用兩套獨立的機械密封，較大的產品采用層狀剪切填料密封，以不同的密封形式適應不同的結構安排，確保密封可靠。
3、 監測裝置
潛水貫流泵裝有多通道保護裝置，可把引線引至電控箱。保護裝置有：過濾、缺相、泄露、超溫、溫度、漫水保護等
4、泵/電機軸
泵與電機同軸，結構緊湊，軸伸展量縮短，并提高剛度，從設計上將撓度控制在允許范圍內，運行時振動小，密封和軸承壽命更長。
5、過水流道
采用CFD與實驗方法相結合，確定流線形狀，保證運行高速。
6、冷卻
電機外殼直接將熱量傳到周?chē)橘|(zhì)中，熱量被周?chē)乃鲙ё?。大功率高電壓電機，采用內風道散熱專利技術，使得三相圍繞溫升低、溫度場分布均勻。
7、電機
高性能鼠籠式感應電機，特別為潛水泵設計制造符合GB755標準。絕緣等級F級，最高工作溫度可達155℃。隨功率不同，可采用380V、660V、6kV、10kV等電壓等級，對高壓電機采用兩次VPI絕緣工藝，確保絕緣可靠。
8、 軸承
針對臥式結構，采用大型通用結構有限元分析軟件MSC/NASTRAN對轉動部件進行動態分析、研究其撓度、振動、內部應力、支承反力、固有頻率。在此基礎上進行結構設計、軸承布置、軸承選型。
軸承采用滾動軸承，能夠承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。

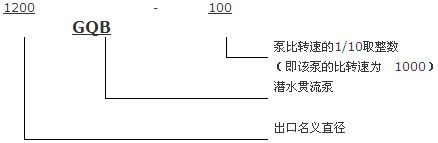

型號說明：
