BQW防爆礦用潛水排污泵--產品概述:
BQW礦用隔爆型潛污水電泵，是通過充分的市場調研基礎上自行研制開發的一種用傳統干式隔爆三相異步電動機驅動的下吸外裝式礦用隔爆型潛污水電泵。
BQW防爆礦用潛水排污泵--產品特點:
按隔爆標準設計制造，在電機部分采用嚴格的隔爆措施，電動機機殼采用鑄鋼件，轉子軸采用不銹鋼材料，過流部件用球鐵材枓精制而成。機組能抽干工作面地表淺層水，也可以長期潛入水中工作。電泵結構緊湊、輕小易移、無需引水、雙面密封、經久耐用、安全可靠、適應性強等優點。
BQW防爆礦用潛水排污泵--使用條件:
電泵在下列適用條件下能連續正常運行
1、電源頻率為50Hz，額定電壓380V或660V (允許偏差±5%）的三相交流電。
(用戶訂貨時須標明電泵電壓值）。
2、電泵淺水中和潛入水下深度不超過5m。
3、輸送介質的溫度不超過40℃。
4、被抽送液體的值為6.5-10。
5、污水中含有固體雜質的體積比一般不超過2%。
6、海拔高度不得超過1000米。
輸送介質：
1、含有甲烷或煤塵爆炸氣體混合物地下水及含有懸浮煤粉的煤水。
2、石化系統易爆環境中的污水及一般地下水。
電機使用：
電機為全封閉、礦用隔爆型干式三相潛污水電泵用電動機
外殼防護形式：1Px8，絕緣等級：F級
標準電壓（50Hz)：三相380V或660V
外殼標志：隔爆標志"ExdI"及安全標志"MA"
BQW防爆礦用潛水排污泵--性能參數：
本數據僅供參考。
型號 | 流量 | 揚程 | 功率 | 出水口徑 | 轉速 | 電壓 | 泵外徑 | 電流 | 電纜長度 | 重量 | |
M3/h | m | Kw | mm | inch | r/min | V | Mm | A | M | Kg | |
BQW10-34-2.2 | 10 | 34 | 2.2 | 40 | 1.5" | 2860 | 380/660 | 250 | 5.7/3.3 | 5 | 67 |
BQW12-26-2.2 | 12 | 26 | 2.2 | 40 | 1.5〃 | 2860 | 380/660 | 250 | 5.7/3.3 | 5 | 67 |
BQW9-22-2.2 | 9 | 22 | 2.2 | 50 | 2.0〃 | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 68 |
BQW15-15-2.2 | 15 | 15 | 2.2 | 50 | 2.0" | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 65 |
BQW25-10-2.2 | 25 | 10 | 2.2 | 65 | 2.5" | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 67 |
BQW35-7-2.2 | 35 | 7 | 2.2 | 65 | 2.5" | 2860 | 380/660 | 270 | 5.7/3.3 | 5 | 70 |
BQW10-44-3 | 10 | 44 | 3 | 40 | 1.5" | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 73 |
BQW12-34-3 | 12 | 34 | 3 | 40 | 1.5" | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 72 |
BQW15-22-3 | 15 | 22 | 3 | 50 | 2" | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 73 |
BQW15-30-3 | 15 | 30 | 3 | 40 | 1.5" | 2860 | 380/660 | 270 | 7.4/4.4 | 5 | 72 |
BQW25-17-3 | 25 | 17 | 3 | 65 | 2.5" | 2860 | 380/660 | 305 | 7.4/4.4 | 5 | 70 |
BQW40-12-3 | 40 | 12 | 3 | 65 | 2.5" | 2860 | 380/660 | 305 | 7.4/4.4 | 5 | 70 |
BQW12-40-4 | 12 | 40 | 4 | 40 | 1.5" | 2860 | 380/660 | 280 | 9.8/5.6 | 5 | 76 |
BQW15-32-4 | 15 | 32 | 4 | 50 | 2.0" | 2860 | 380/660 | 270 | 9.8/5.6 | 5 | 77 |
BQW15-45-4 | 15 | 45 | 4 | 40 | 1.5" | 2860 | 380/660 | 270 | 9.8/5.6 | 5 | 77 |
BQW25-32-4 | 25 | 32 | 4 | 50 | 2.0" | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 77 |
BQW40-16-4 | 40 | 16 | 4 | 65 | 2.5" | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 79 |
BQW50-14-4 | 50 | 14 | 4 | 65 | 2.5" | 2860 | 380/660 | 305 | 9.8/5.6 | 5 | 79 |
BQW12-50-5.5 | 12 | 50 | 5.5 | ?40 | 1.5" | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 86 |
BQW15-55-5.5 | 15 | 55 | 5.5 | ?40 | 1.5" | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
BQW20-35-5.5 | 20 | 35 | 5.5 | ?50 | 2" | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 86 |
BQW25-40-5.5 | 25 | 40 | 5.5 | ?50 | 2" | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
BQW30-36-5.5 | 30 | 36 | 5.5 | ?50 | 2" | 2860 | 380/660 | 315 | 13.1/7.6 | 5 | 85 |
BQW12-60-7.5 | 12 | 60 | 7.5 | ?40 | 1.5" | 2860 | 380/660 | 325 | 16/9.4 | 5 | 125 |
BQW20-40-7.5 | 20 | 40 | 7.5 | ?40 | 1.5" | 2860 | 380/660 | 325 | 16/9.4 | 5 | 130 |
BQW45-22-7.5 | 45 | 22 | 7.5 | ?80 | 3.5" | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
BQW70-16-7.5 | 70 | 16 | 7.5 | ?80 | 3.5" | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |
BQW100-12-7.5 | 100 | 12 | 7.5 | ?80 | 3.5" | 2860 | 380/660 | 525 | 16/9.4 | 5 | 138 |

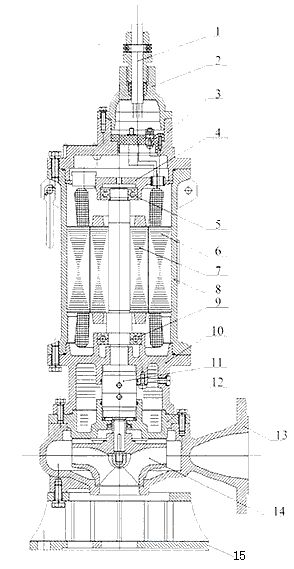

結構圖：
 |
|

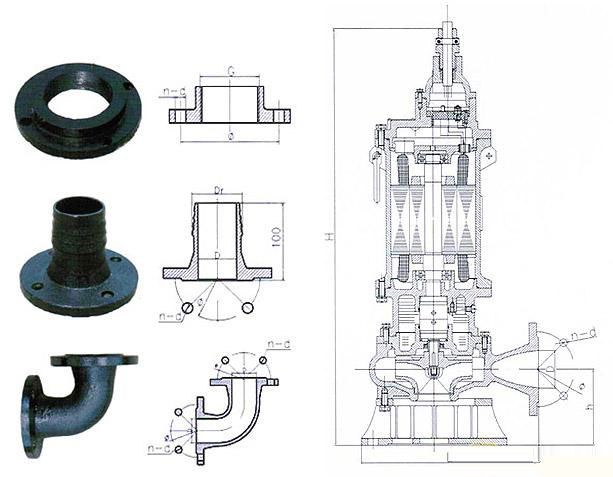

安裝尺寸：
| 型號 | H mm | L mm | H mm | D mm | n-d mm | ? mm | Dr mm | G inch |
| BQW10-34-2.2 | 680 | 270 | 145 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW12-26-2.2 | 680 | 250 | 135 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW9-22-2.2 | 710 | 250 | 135 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW15-15-2.2 | 710 | 270 | 145 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW25-10-2.2 | 710 | 270 | 145 | ?65 | 4-?14 | ?65 | 75 | 2.5" |
| BQW35-7-2.2 | 710 | 270 | 145 | ?65 | 4-?14 | ?65 | 75 | 2.5" |
| BQW10-44-3 | 705 | 270 | 140 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW12-34-3 | 705 | 270 | 140 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW15-22-3 | 705 | 270 | 140 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW15-30-3 | 705 | 270 | 140 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW25-17-3 | 720 | 305 | 140 | ?65 | 4-?14 | ?65 | 75 | 2.5" |
| BQW40-12-3 | 720 | 305 | 140 | ?65 | 4-?14 | ?65 | 75 | 2.5" |
| BQW12-40-4 | 725 | 280 | 135 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW15-32-4 | 740 | 270 | 140 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW15-45-4 | 740 | 270 | 140 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW25-32-4 | 740 | 305 | 140 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW40-16-4 | 780 | 305 | 160 | ?65 | 4-?14 | ?65 | 75 | 2.5" |
| BQW50-14-4 | 780 | 305 | 160 | ?65 | 4-?14 | ?65 | 75 | 2.5" |
| BQW12-50-5.5 | 755 | 315 | 145 | ?40 | 4-?14 | ?40 | 50 | 1.5〃 |
| BQW15-55-5.5 | 765 | 315 | 150 | ?40 | 4-?14 | ?40 | 50 | 1.5〃 |
| BQW20-35-5.5 | 780 | 315 | 180 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW25-40-5.5 | 755 | 315 | 145 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW30-36-5.5 | 755 | 315 | 145 | ?50 | 4-?14 | ?50 | 65 | 2" |
| BQW12-60-7.5 | 920 | 325 | 145 | ?40 | 4-?14 | ?40 | 50 | 1.5" |
| BQW20-40-7.5 | 940 | 325 | 145 | ?40 | 4-?14 | 040 | 50 | 1.5" |
| BQW45-22-7.5 | 1010 | 525 | 210 | ?80 | 4-?14 | ?80 | 100 | 1.5" |
| BQW70-16-7.5 | 1010 | 525 | 210 | ?80 | 4-?14 | ?80 | 100 | 3.5" |
| BQW100-12-7.5 | 1010 | 525 | 210 | ?80 | 4-?14 | ?80 | 100 | 3.5" |

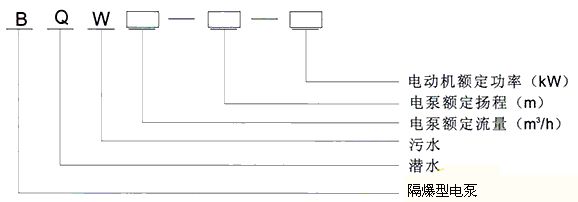

型號意義：
適用范圍：
在采掘工作面、巷道、井底水窩、局部積水水坑、選煤廒排水、工程排水等場合使用，是一種先進可靠的排水工具。
適用于煤礦井下巷道及采掘工作面，其他工作介質中含有甲烷或煤塵爆炸性氣體混合物的環境中排放地下水及含有懸浮煤粉的煤水。也適用于石化系統易爆環境。
