單螺桿泵（Pump）
今天我為大家講解一下單螺桿泵（Pump）的內容，隨著技術的發展，單螺桿泵在社會里面的各領域上越來越廣泛(extensive)。潛水泵可適用于從深井中提取地下水，也可用于河流、水庫、水渠等提水工程。由此單螺桿泵的前景是十分的好。下面的內容主要分析(Analyse)了單螺桿泵的工作原理、特點及單螺桿泵的常見故障。
單螺桿泵屬于轉子式容積泵，它是依靠螺桿與襯套相互"嚙合（niè hé） "在吸入腔和排出腔產生容積變化來輸送（transport）液體的。它是一種內嚙合的密閉式螺桿泵，主要工作部件由具有雙頭螺旋空腔的襯套(定子（組成：定子鐵芯、定子繞組和機座）)和在定子腔內與其嚙合的單頭螺旋螺桿(轉子)組成。當輸入軸通過萬向節驅動轉子繞定子中心作行星回轉時，定子 — 轉子副就連續（Continuity)地嚙合形成密封腔，這些密封腔容積不變地作勻速軸向運動，把輸送介質從吸入端經定子 — 轉子副輸送至壓出端，吸入密閉腔內的介質流過定子而不被攪動和破壞。博生單螺桿泵分類：整體不銹鋼（Steel）單螺桿泵，軸不銹鋼單螺桿泵。
單螺桿泵的工作原理
螺桿具有單頭螺紋，其任意截面皆為半徑為R的圓，截面的中心位于螺旋線上且與螺桿的軸心線偏離一個偏心距e，繞軸旋轉且沿軸向移動而形成的頭數比Lobes：螺桿的定子的頭數T1比轉子的頭數T2多一個，即T1=T2+1。他們的比值成為頭數比。螺桿泵可以分為單頭(1：2)和多頭(2：3，3：4)等。
頭數比越多，螺桿泵的輸出扭矩越大，轉速越低。反之，輸出的扭矩越小，轉速越高。
襯套內表面具有雙螺紋，其任意截面為一長圓，兩端是半徑為R(等于螺桿截面半徑)的半圓，中間是長為4e的直線段。深井泵的最大特點是將電動機和泵制成一體，它是浸入地下水井中進行抽吸和輸送水的一種泵。襯套的任意截面都是相同的長圓，只是彼此互相錯開一個角度。
螺桿裝入襯套后，螺桿表面與襯套內螺紋表面之間形成一個個封閉的腔室，同時任意截面也被分成上下兩個月牙形工作室(如圖1-3所示)。當螺桿旋轉時，靠近吸入室的第一個工作室的容積逐漸增大，形成負壓，在壓差的作用下液體被吸入工作室。隨著螺桿的繼續轉動，工作腔容積不斷增至最大后，這個工作室封閉，并將液體沿軸向推向壓出室。與此同時上下兩個工作室交替循環地吸入和排出液體，因此液體被連續不斷地從吸入室沿軸向推向壓出室。
單螺桿泵
單螺桿泵的特點
單螺桿泵由于結構（Structure）和工作特性，與活塞泵離心泵、葉片（Blade）泵、齒輪（Gear）泵相比具有下列諸多優點：
1、能輸送（transport）高固體含量的介質;
2、流量均勻壓力（pressure）穩定，低轉速時更為明顯;
3、流量(單位:立方米每秒)與泵的轉速（Rotational Speed）成正比，因而具有良好的變量調節性;
4、一泵多用可以輸送不同粘度的介質;
5、泵的安裝位置可以任意傾斜;
6、適合輸送（transport）敏感(感覺敏銳)性物品和易受離心（centrifugal）力等破壞(vandalism)的物品;
7、體積小，重量輕、噪聲低，結構簡單，維修方便。
單螺桿泵的常見故障
單螺桿泵（Pump）再抽一些井中的油時經常會遇到的故障：桿斷脫、泵漏失、定子（組成：定子鐵芯、定子繞組和機座）溶脹、定子脫膠、管漏失等，下面具體介紹下。
1、桿斷脫
由于單螺桿泵抽油桿負荷過大、磨損（零部件失效的一種基本類型）或誤操作等原因，引起抽油桿斷裂，脫扣或擼扣的情況，具體表現為：在短期內，泵效大幅度下降，動液面迅速上升，電流下降甚至接近空載電流。扭矩和軸向力仍為平穩直線，但由于缺少了井下泵的工作扭矩，光桿扭矩值遠小于正常工作范圍(fàn wéi)，軸向力缺少了液壓力對轉子產生的軸向力，因此也小于正常范圍，根據斷脫部位，桿柱自重產生的軸向力不同，據此可計算出桿柱斷脫深度。
2、定子脫膠
定子脫膠是由于定子粘接強度不夠造成。螺桿泵是深井提水的重要設備。表現形式為泵效急劇下降，動液面上升，電流下降并波動。脫膠時，泵有功扭矩為零，光桿扭矩下降很大。另外，由于脫膠后定轉子之間發生不規則摩擦。光桿扭矩會出現不規則液動。液壓力產生的軸向力為零，因此，光桿軸向力低于正常范疇，但仍高于桿柱在采出液的重量。
3、泵漏失
由于單螺桿泵的定子（組成：定子鐵芯、定子繞組和機座）橡膠磨損，造成定轉子過盈減小，泵承壓能力下降。因此，漏失量增加。具體表現為：泵效逐漸下降，動液面逐漸 上升，電流逐漸下降。由于漏失量加大，泵有功扭矩下降，扭矩低于正常范圍。由于液壓力產生的軸向力下降，軸向力低于正常范圍，但仍大于桿柱在采出液中的重 量。
4、定子溶脹
由于采出液的作用。單螺桿泵的定子橡膠發生溶脹，造成定轉子過盈增加，泵效和動液面正常，電流增加，由于過盈大，定轉子的初始扭矩增加，因此光桿扭矩增加，超過正常范圍，嚴重時會造成定轉子抱死，但軸向力正常。
5、管漏失
管漏失是由于油管壁上存在裂縫造成的?，F(xiàn)象為泵效下降，動液面上升，電流減小。由于單螺桿泵（mono pump）工作壓差減小，泵有功扭矩下降，光桿扭矩低于正常范圍，液壓力產生的軸向力減小，光桿軸向力略低于正常范圍，但仍高于桿柱在液體中的重量。
這是單螺桿泵在抽井中的油時常遇到的故障類型，在使用時一定要注意。
單螺桿泵的使用范圍

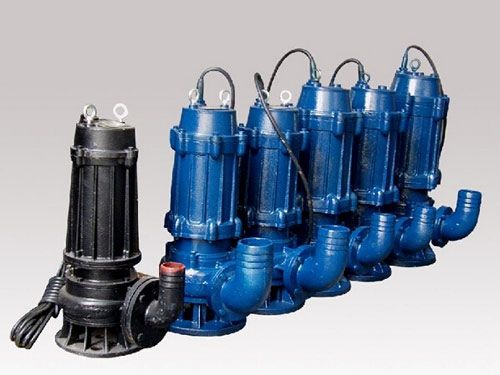

使用范圍極廣，主要應用于：環境保護、船舶工業、石油工業、醫藥、日化、釀造業、建筑工業、采礦工業、化學工業、印刷、造紙工業。排污泵排污泵是一種泵與電機連體，并同時潛入液下工作的泵類產品，與一般臥式泵或立式污水泵相比，排污泵結構緊湊、占地面積小。
綜上所述，得知單螺桿泵屬于轉子式容積泵，并且它與活塞泵離心泵、葉片泵、齒輪泵相比具有諸多的優點。排污泵排污泵是一種泵與電機連體，并同時潛入液下工作的泵類產品，與一般臥式泵或立式污水泵相比，排污泵結構緊湊、占地面積小。通過本文的學習，相信大家對單螺桿泵的認識已越來越深入，希望本文能對大家的工作有一定的指導作用。
