多級離心泵選型及選型注意事項

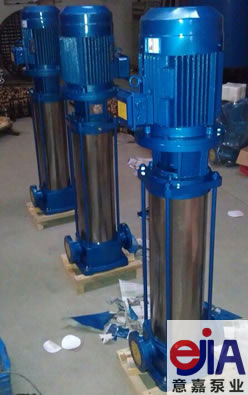

GDL型立式多級管道離心泵

一、GDL型立式多級管道離心泵--產品概述：

ejiamp牌GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。
水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成，進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封，用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。
本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

二、GDL型立式多級管道離心泵--適用范圍：

立式多級管道離心泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

三、GDL型立式多級管道離心泵--產品特點：

1、水力模型先進：效率高，性能范圍廣。
2、安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
3、外形美觀：采用優質不銹鋼外套，外形美觀。
4、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
5、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
6、立式結構，占地面積小。

四、GDL型立式多級管道離心泵--工作條件：

1、本型管道泵可輸送清水或物理化學性質類似于清水的液體；
2、液體溫度：－15℃~+120℃；
3、工作壓力：最大工作壓力<2.5Mpa，即系統壓力＝入口壓力+閉閥工作時的壓力<2.5Mpa；
4、周圍環境的溫度應低于40℃，相對溫度不超過95%；
5、輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

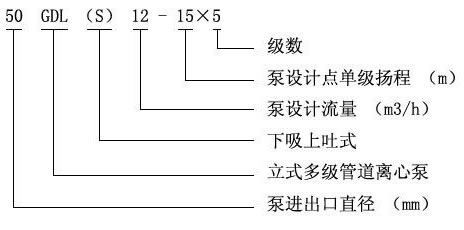

五、型號意義：

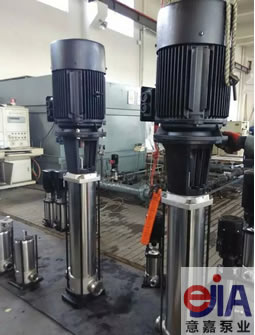

CDLF系列輕型不銹鋼立式多級泵

一、產品介紹：

輕型不銹鋼立式多級泵CDLF系列（以下簡稱多級離心泵）是上海意嘉泵業制造有限公司吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。
CDL/CDLF輕型不銹鋼立式多級泵是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，CDL適用于無腐蝕性液體，CDLF適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。

二、產品特征：

1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、該不銹鋼多級泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

三、產品用途：

1、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。
2、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
3、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、灌溉：農田灌溉、噴灌、滴灌。

四、輸送介質：

1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。

五、運行條件：

1、稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
2、液體溫度：常溫型－15℃~+70℃、熱水型-15℃~+120℃。
3、環境溫度：最高+40℃。
4、海拔：最高1000m。


六、電機：

電機為全封閉，風冷式二極標準電機
防護等級：IP55
絕緣等級：F
標準電壓，
50Hz：
     1×220－230/240V
     3×200-220/346-380V
     3×220-240/380-415V
     3×380-415V

七、曲線條件：

下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906，附錄A。
3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。

八、型號意義：

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼（304或316）
|



|_________________  輕型不銹鋼立式多級離心泵



TSWA型臥式多級離心泵



一、TSWA型臥式多級離心泵--產品概述：

意嘉泵業生產的TSWA型臥式多級離心泵系列臥式、單吸多級、分段式結構，是最新開發生產的節能系列產品。具有效率高，運行噪音低，抗汽蝕性能好，結構合理，使用壽命長等顯著優點。主要輸送清水或物理化學性質類似于水的其他液體。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于賓館、飯店娛樂場所的制冷、空調給水等。

本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

二、TSWA型臥式多級離心泵--特點：

1、水力模型先進，效率高，性能范圍廣。
2、泵結構緊湊、布置合理、外形美觀。
3、進出口徑相同，便于管路連接。
4、泵運行平穩，噪音低，壽命長。
5、密封可靠、無泄漏。

三、TSWA型臥式多級離心泵--技術參數：

流量：18-155m3/h；
揚程：18-270m；
功率：2.2-180kw；
轉速：1450r/min；
口徑：φ50-φ150；
溫度范圍：0-+80℃；
工作壓力：≤3.0Mpa。

五、型號意義：

DL系列立式多級離心泵

一、DL系列立式多級離心泵--產品介紹：

意嘉立式多級離心泵DL系列是采用國家推薦使用的高效節能產品IS型離心泵的水力模型，為立式多級多節段式結構。螺桿把進水段、中段、出水段夾緊聯成一體。水泵每一級裝一個葉輪、一個導水葉。軸向力采用水力平衡法解決，殘余軸向力由球軸軸承承受，用油脂潤滑。軸封采用軟填料或機械密封。產品執行JB/T2727-93《立式多級泵型式與基本參數》標準，主要供吸送稀釋的、清潔的、不腐蝕的、不爆炸的清水及物理化學性質類似水的不含固體顆粒或纖維的液體。
本司產品全部采用計算機設計和優化處理，意嘉公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
DL、DLR型泵系立式單吸多級分段式離心泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于高層建筑供水，也可應用于廠礦給排水，輸送液體的流量范圍為4.9~200m3/h,揚程范圍在22-239m,配套功率范圍為1.5~160kw，口徑范圍為Φ40~Φ150mm。

二、DL系列立式多級離心泵--產品特點：

1、水力模型先進：效率高，性能范圍廣。
2、結構新穎，運行可靠：取消了平衡鼓，其軸向力采用水力平衡，徹底解決了平衡鼓易銹蝕、易咬死、易磨損的問題，保證了運行更加可靠。
3、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
4、運行平穩，噪音低：采用低轉速電機，使泵運行平穩，噪音更低。
5、立式結構，占地面積小。

三、DL系列立式多級離心泵--適用范圍：

DL、DLR型系列多級離心泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80℃，DLR型介質使用溫度不超過120℃。

四、DL系列立式多級離心泵--技術參數：

流量：4.2-504m3/h；
揚程：24-240m；
功率：1.5-450kw；
轉速：1480r/min；
口徑：φ40-φ250；
溫度范圍：0-+90℃；
工作壓力：≤2.4Mpa。

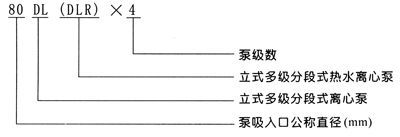

五、型號意義：
