深井潛水泵選型

深井潛水泵選型

深井潛水泵--產品特點：

結構簡單、維護方便、占地面積小、節省原材料、安全可靠、安裝方便、使用簡單、國際標準。

產品介紹:

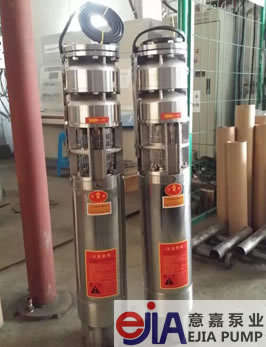

　　深井潛水泵是上海意嘉泵業引進國外泵業公司領先的制泵技術生產的高性能耐磨型電泵，動力部份配用目前國際先進技術生產的水浸式不銹鋼潛水電機，對水質絕對無污染，是當前國內外深井泵之精品。選用優質不銹鋼外殼、軸芯、聯軸器、入水座和泵頭（或銅合金入水座、泵頭），高強度抗耐磨新型復合高分子材料葉輪和不銹鋼導流殼，全新“浮動式”結構葉輪在工作期間對電機無軸向壓力。特別適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

深井潛水泵--性能參數:

本數據僅供參考。



型號	電機功率		流量揚程（m3/h)/h			出水管徑	適用 井徑
	HP	KW
100QJ1.5-40/7	0.5	0.37	1.5/40	2/35	3/25	40(1.5")	100
100QJ1.5-50/9	0.75	0.55	1.5/50	2/43	3/35	40(1.5")	100
100QJ1.5-70/12	1	0.75	1.5/70	2/63	3/50	40(1.5")	100
100QJ1.5-98/17	1.5	1.1	1.5/98	2/87	3/70	40(1.5")	100
100QJ1.5-127/23	2	1.5	1.5/127	2/115	3/92	40(1.5")	100
100QJ1.5-168/30	3	2.2	1.5/168	2/145	3/115	40(1.5")	100
100QJ1.5-260/45	5	3.7	1.5/260	2/245	3/200	40(1.5")	100
100QJ2-45/8	0.75	0.55	2/45	3/40	4/33	40(1.5")	100
100QJ2-63/11	1	0.75	2/63	3/57	4/48	40(1.5")	100
100QJ2-85/15	1.5	1.1	2/85	3/73	4/60	40(1.5")	100
100QJ2-115/21	2	1.5	2/115	3/100	4/85	40(1.5")	100
100QJ2-155/28	3	2.2	2/155	3/138	4/112	40(1.5")	100
100QJ2-235/42	5	3.7	2/235	3/205	4/170	40(1.5")	100
100QJ3-40/7	0.75	0.55	3/40	4/33	5/25	40(1.5")	100
100QJ3-55/10	1	0.75	3/55	4/43	5/35	40(1.5")	100
100QJ3-70/13	1.5	1.1	3/70	4/59	5/48	40(1.5")	100
100QJ3-100/18	2	1.5	3/100	4/87	5/65	40(1.5")	100
100QJ3-130/23	3	2.2	3/130	4/112	5/98	40(1.5")	100
100QJ3-180/33	5	3.7	3/180	4/156	5/130	40(1.5")	100
100QJ3-240/43	7.5	5.5	3/240	4/206	5/175	40(1.5")	100
100QJ4-45/8	1	0.75	4/45	5.5/40	7/35	40(1.5")	100
100QJ4-60/11	1.5	1.1	4/60	5.5/49	7/40	40(1.5")	100
100QJ4-73/13	2	1.5	4/73	5.5/60	7/50	40(1.5")	100
100QJ4-110/20	3	2.2	4/110	5.5/85	7/70	40(1.5")	100
100QJ4-150/28	5	3.7	4/155	5.5/127	7/95	40(1.5")	100
100QJ4-190/35	7.5	5.5	4/190	5.5/168	7/130	50(2")	100
100QJ6-40/7	1	0.75	6/40	8/30	10/20	50(2")	100
100QJ6-50/9	1.5	1.1	6/50	8/40	10/30	50(2")	100
100QJ6-62/11	2	1.5	6/62	8/53	10/41	50(2")	100
100QJ6-83/15	3	2.2	6/83	8/72	10/60	50(2")	100
100QJ6-120/23	5	3.7	6/120	8/102	10/82	50(2")	100
100QJ6-180/33	7.5	5.5	6/180	8/150	10/120	50(2")	100
100QJ8-40/7	1.5	1.1	8/40	10/32	12/25	50(2")	100
100QJ8-50/9	2	1.5	8/50	10/41	12/33	50(2")	100
100QJ8-78/14	3	2.2	8/78	10/65	12/52	50(2")	100
100QJ8-99/19	5	3.7	8/99	10/80	12/62	50(2")	100
100QJ8-138/25	7.5	5.5	8/138	10/110	12/85	50(2")	100
100QJ8-190/34	10	7.5	8/190	10/150	12/120	50(2")	100
100QJ12-40/7	2	1.5	12/40	14/30	16/23	50(2")	100
100QJ12-50/9	3	2.2	12/50	14/42	16/35	50(2")	100
100QJ12-75/15	5	3.7	12/75	14/63	16/50	50(2")	100
100QJ12-116/22	7.5	5.5	12/116	14/88	16/73	50(2")	100
100QJ12-152/28	10	7.5	12/152	14/123	16/98	50(2")	100
100QJ16-40/7	3	2.2	16/40	18/35	20/30	50(2")	100
100QJ16-50/9	5	3.7	16/50	18/44	20/39	50(2")	100
100QJ16-100/16	7.5	5.5	16/100	18/83	20/61	50(2")	100
100QJ16-125/23	10	7.5	16/125	18/98	20/73	50(2")	100



深井潛水泵--適用范圍：

適用于工礦業、農業、建筑業、養殖業、食品飲料業及家庭式（或高層送水使用）。

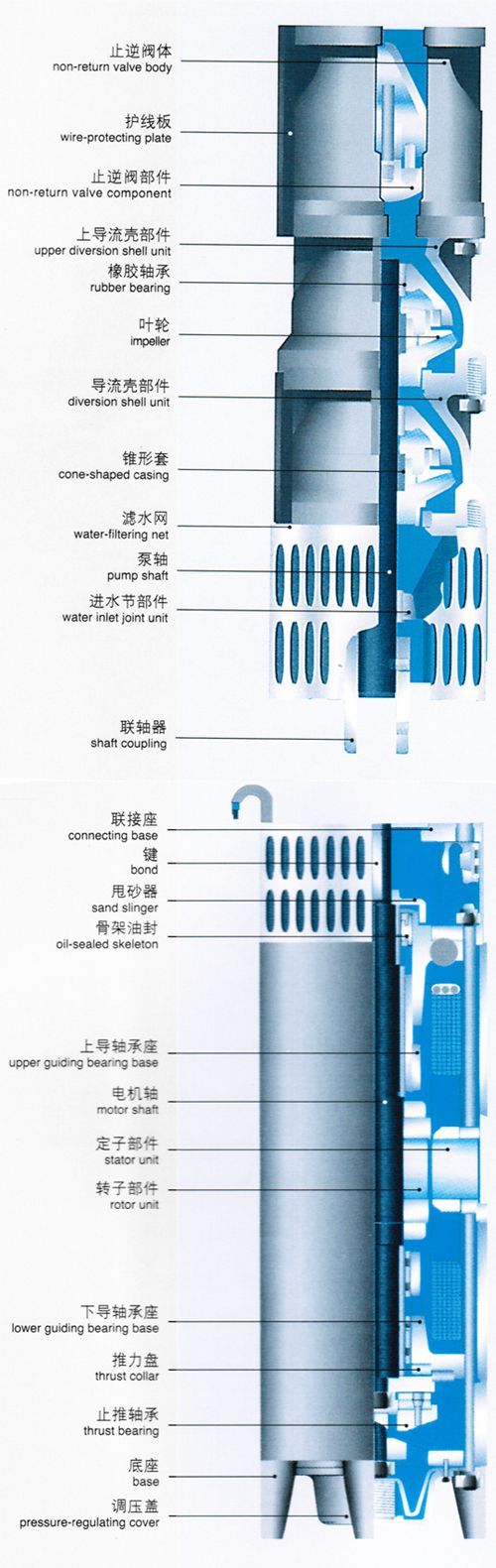

結構說明：

1、潛水電泵裝置由水泵、電機、輸水管道、防水電纜和控制開關五大部分組成，水泵為單吸多級立式離心泵。
2、潛水電機采用JQS型充水濕式結構，內腔充滿清水，主要用于電機冷卻及軸承潤滑。在運轉過程中由于溫度變化，引起電機內腔充水壓力變化時，可由電機下端調壓裝置自動調節。
3、為防止泥砂浸入電機，在電機上端裝有甩砂器和骨架油封，組成了防砂機構，整個電機系密封結構。
4、電機上端設有注水孔及排氣孔，下端設有放水孔。
5、電機下部裝有止推軸承及推力盤，主要承受水泵的剩余軸向力和電機轉子的自重。
6、電機的定子繞組采用耐水電磁線，有良好的絕緣和耐水性能，轉子為鼠籠型結構。
7、用于含砂量較大或有腐蝕性水質時，用鑄不銹鋼或銅合金材質的潛水泵。

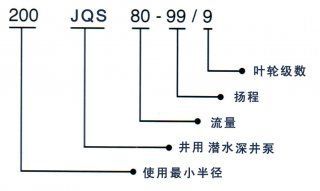

型號定義：

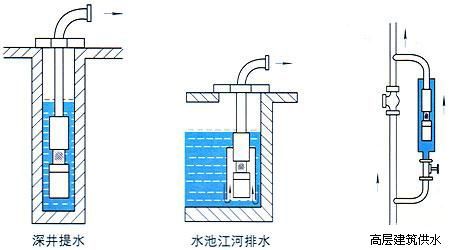

適用范圍：
