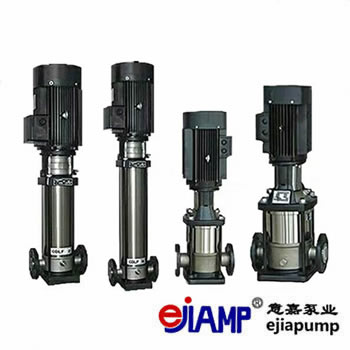

QDLF不銹鋼輕型立式多級離心泵

名稱：QDL、QDLF不銹鋼輕型立式多級離心泵

上海意嘉泵業制造有限公司不銹鋼多級泵，變頻水泵，生活水泵，循環增壓泵，熱水循環泵，冷水循環泵，無負壓供水設備，空調水泵，鍋爐給水泵，消防穩壓泵、噴淋水泵
QDL,QDLF泵用途廣泛，從飲用水到化工介質的輸送，還可應用多樣系統中。
QDFD為不銹鋼輕型立式靜音多級離心泵，由兩個部件組成：低噪音電機，泵頭。其中水冷低噪音電機是我們公司應新世紀環保對噪音的要求經過長期研制，開發的新型產品，本產品特點：電機不用風扇冷卻，采用水冷。冷卻效果好，電機過載能力強，噪音低，用于人居環境，不會產生噪音干擾，是新一代環保性節能產品。
QDWF,QDWJ(T)泵為不銹鋼輕型臥式多級離心泵，主要用于：）空調系統；2）冷卻系統；3）沖洗和清洗系統；4）水處理系統；5）水產養殖。

QDL,QDLF,QDLF泵為不銹鋼輕型立式多級離心泵，結構不同水力性能一樣。

1、其結構為管道式，可直接安裝在水平管路系統中，結構緊湊，節約空間。

2、QDL、ODLF具有不同規格和不同級數以滿足不同的流量和壓力。

3、QDL、ODLF泵用途廣泛,從飲用水到化工介質的輸送,還可應用多樣系統中。

4、QDL、ODLF泵主要由兩個部件組成：電機，泵頭，根據不同輸送介質，可以選擇不同材質的泵。

5、QDL適用于清潔，無腐蝕性液體，如：飲用水，油等。

6、QDLF適用于清潔，輕度腐蝕性液體，如：鹽水，酸等。

7、QDLFD為不銹鋼輕型立式靜音多級離心泵，由兩個部件組成：低噪音電機,泵頭。其中水冷低噪音電機是我們公司應新世紀環保對噪音的要求經過長期研制，開發的新型產品，本產品特點：電機不用風扇冷卻,采用水冷。冷卻效果好，電機過載能力強，噪音低，用于人居環境，不會產生噪音干擾，是新一代環保性節能產品。

應用

QDL、ODLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適用于不同溫度、流量和壓力范圍，QDL適用于無腐蝕液體，QDLF適用于輕度腐蝕性液體。

1、供水：水廠過濾與輸送，水廠分區送水、主管增壓、高層建筑增壓。

2、工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。

3、工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。

4、水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。

5、灌溉：農田灌溉、噴灌、滴灌。

運行條件
1、稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。
2、液體溫度：常溫型-15℃至+70℃
            熱水型+70℃至+120℃
3、環境溫度：最高+40℃
4、海拔：最高1000m

泵
QDL/QDLF型不銹鋼輕型立式多級離心泵，具有高頻率、低噪音、結構緊湊，外形美觀體積小、重量輕、使用維修方便、密封性能可靠、對輸送的液體不產生二次污染，并且可耐輕度腐蝕等特點，本泵還可以根據需要配置智能保護器，對泵干轉，缺相，過載等進行有效保護。

電機
     泵上可安裝標準風冷電機，標準水冷低噪音電機。

1、電機為全封閉，風冷二級標準電機（0.37KW~45KW）

①安裝形式：11KW以下（包括11KW）采用B14；15KW~18.5KW采用B5；22KW以上采用V1

②防護等級：IP55

③絕緣等級：F

④標準電壓：50Hz

           1x220-230/240V（0.37KW~2.2KW）

           3x200-220/346-380V

           3x220-240/380-145V

           3x380-415V

2、電機為全封閉，水冷式低噪音二級標準電機（5.5KW~45KW）

①安裝形式：11KW以下（包括11KW）采用B14；15KW~18.5KW采用B5；22KW以上采用V1

②防護等級：IP55

③絕緣等級：F

④標準電壓：50Hz：3x380-415V

3、對特殊應用或運行條件可提供的電機配置方案

①防爆電機

②低噪音電機

③電機帶熱保護

4、出口不銹鋼多級水泵，其電機按用戶要求配置

技術參數

1、工作環境

      泵的最高環境溫度+40℃，超過+40℃以上的環境，或者工作電機在海拔1000米以上，電機輸出功率會降低，如下圖所示。這種情況須選用更大輸出功率的電機。
