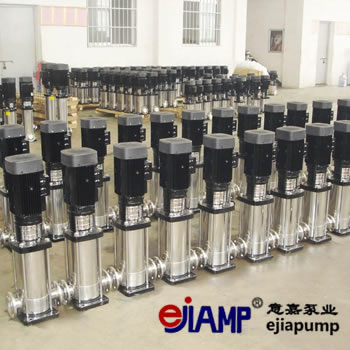

CDLF20熱水不銹鋼多級泵

CDL，CDLF型是一種非自吸立式多級離心泵（以下簡稱多級泵），效率高，噪音低，耐腐蝕，結構緊湊，外形美觀，體積小，重量輕，使用維護方便，密封性能可靠等。
CDLF20熱水不銹鋼多級泵--產品用途
該產品適用于低粘度，中性，非爆炸性，固體顆粒或無纖維液體，液體運輸時對泵材料沒有化學腐蝕性。
鍋爐給水和冷凝水系統;水處理，滲透和過濾系統;
視頻，飲料行業;高層建筑供水;
農業，苗圃，高爾夫球場灌溉;消防系統;
工業清潔系統;液體的運輸，循環和提升;
空調和制冷系統;
CDLF20熱水不銹鋼多級泵--適用范圍
介質溫度：常溫-15°C~ + 70 C;熱水型+ 70°C~ + 120°C;
流量范圍：1~110m3 / h;最大壓力：30bar;
培養基pH范圍：PH3~9;最高環境溫度：+ 40°C;
最高海拔：1000m最小入口壓力：參考NPSH曲線;
注意：當輸送液體的比重和粘度時由于泵比水大，輸出率會上升，因此必須使用與軸功率相匹配的電機。
不銹鋼多級泵--型號含義
CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼（304或316）
|
|_________________  輕型不銹鋼立式多級離心泵

不銹鋼多級泵--安裝注意事項 ：
安裝泵時，切勿將電機倒置在水平表面上。
●泵應安裝在通風良好且結冰的地方。泵和電機應距離障礙物至少150 mm，以便電機冷卻風扇周圍有足夠的空氣。
●為了盡量減少入口摩擦損失，入口管道應盡可能短可能。
●在安裝泵之前，檢查管道系統是否安裝了止回閥以防止液體回流。
如果泵用于鍋爐供水，則必須在泵和鍋爐之間的輸送管路上安裝止回閥。
●泵應安裝在混凝土或類似的基礎上，合適的高度。它也可以安裝在固定的地板上或墻上的固定支架上。
應注意不要將管子的重量集中在泵上以防止損壞泵。磁力泵
●泵入口和出口部分的“→”標記表示泵的方向。液體通過泵時。在打開泵之前，應檢查液體是否可以自由通過。
●在安裝泵之前，應清潔進水管。如果管道中不存在顆粒物質，則必須在泵吸入口前0.5m~1m處安裝一個過濾器（特別適用于流量為8m3 / h的泵）。
確保泵正常運行。
●安裝進氣管時，防止產生氣囊。
?如果出口端的截止閥關閉（或流量降至零），需要在出口管路上安裝旁通管路，以確保通過泵有足夠的潤滑和冷卻水。
電氣連接r \\ n
在拆下電機電纜蓋并拆下泵之前，必須確保電源已切斷。
●電路的連接必須由電工操作，資格證書。
●確保電機與所用電源相匹配。電機引線必須按照接線盒和電機銘牌上的接線圖連接到電源。
●電機必須連接到快速高效的電機啟動器，以確保電機不會遭受缺相，電壓不穩定和過載損壞。
泵的電機應有可靠的接地措施。
回流系統和開放式系統
在啟動前仔細閱讀泵壓力缸上的警告標志。
泵必須注滿水（或輸送液體）才能啟動。
在回流系統中泵送泵：
關閉泵出口閥，打開泵頭上的排氣閥，慢慢打開進水閥，直到穩定的水流從排氣閥流出并擰緊排氣閥。
完全打開吸入管路上的止回閥。
泵在泵下方的開放系統中充滿水。
注意：必須安裝止回閥關閉泵出口閥門，打開泵頭上的排氣閥，通過排氣閥孔將液體注入泵中，直到泵和吸入管路完全充滿水并且重新擰緊排氣閥。
在泵沒有充滿液體并且空氣完全排空之前，不要啟動泵！
注意通風孔的方向排氣閥。小心確保溢出的水不會傷害人，也不會損壞泵和其他組件。排污泵
在熱水應用中，應特別注意避免燙傷的危險！
檢查旋轉方向
關閉電源并觀察旋轉方向正確的旋轉方向應如泵頭上的箭頭所示，即來自電機。
最后，泵應逆時針旋轉。
啟動泵前檢查
●檢查地腳螺栓是否擰緊;
●電網電壓是否正常;
●是否所有管道連接緊密，管道是否可以正常供應;
●出口閥門應該泵啟動后慢慢打開;
●如果安裝了壓力表，檢查工作壓力;
●泵是否裝滿水;
＃ ##●旋轉方向是否正確;
●進水管上的閥門是否完全打開;
●正常運行所需的所有控制。
如果泵由壓力開關控制，檢查并調節啟動和斷開壓力。
通過壓力開關檢查電機的滿載電流不應超過最大允許電流。
泵啟動時間
泵無法頻繁啟動平臺。
建議電機功率≤4KW，每小時不超過100次啟動;電機功率為4KW，每小時啟動次數不超過20次。單級離心泵
如果發現啟動過于頻繁，則必須調整控制設備以降低啟動和停止頻率。
此時需要檢查安裝。
泵和電機維護
●機械密封是自動調節的。密封件中靜態和動態磨塊的接觸面由泵輸送的液體潤滑和冷卻。
●泵內的滑動軸承由泵輸送的液體潤滑。 r \\ n
●沒有潤滑噴嘴的電機是免維護的。帶潤滑噴嘴的電機應使用高溫鋰基潤滑脂潤滑。
防凍措施
該泵可用于采取防凍措施的系統。
如果泵安裝在容易結冰的區域，必須加入適量的防凍液，以防止泵的液體因凍結而損壞泵。
如果沒有防凍劑，應在有霜凍風險時關閉泵。當泵停用時，泵和系統中的水必須排空。
泵需要定期進行以下檢查。
 ●泵工作和工作壓力;
●電機可能過熱;
●電機過載斷開時間;
●所有控制操作;
●可能發生泄漏;
●刪除并清理或更換所有過濾器;
●啟動和關閉的頻率;
●如果故障是發現，根據“常見故障和處理方法”檢查系統。
當泵長時間不使用時，應將其清洗干凈并保存在安全的地方。
泵應該在存放期間防止生銹和損壞。
裝配和拆卸
 CDL，CDLF2 ，4泵
●將卡放在軸上，放置墊片，葉輪，葉輪墊片，導葉，標題導葉等，直到最后一個葉輪，然后安裝葉輪壓蓋，墊圈，收緊努力t，注意支撐葉片
位置，泵的級數較低，最后一個是支撐葉片，泵的級數較多，支撐葉片相應增加，間距位置應該是均勻的，并且同事應該戴上支撐墊片和軸承。
●將導流板安裝在入口和出口部分以及底座上，并將安裝好的部件安裝在導流板上。
●在入口和出口部分安裝O形圈，放在耐壓氣缸上，并安裝導水葉片。
●將泵頭放在O形圈，泵上壓力管上的襯里和波形彈簧，并擰緊底座上的四個拉桿螺母。不要同時擰緊一個螺母，而是對稱地擰緊。
●安裝機械密封并擰緊，然后安裝電機和聯軸器。
擰上聯軸器上的螺釘（不要擰緊），將包括泵軸的聯軸器推到底座的底部，然后將其向相反方向移動約1mm。擰緊螺絲。請注意，兩個軸塊之間的間距應該是均勻的。
●擰緊機械密封上的緊固螺釘并轉動聯軸器。軸應該是柔韌的，沒有卡住和松緊。隔膜泵
泵的拆卸順序與上述相反。
 CDL，CDLF8,16,20泵
●在軸上，裝上葉輪，葉輪墊片，導向葉片，支撐葉片，軸承，支撐墊片等，直到最后一個葉輪，然后安裝葉輪壓蓋，墊圈和擰緊螺母。
●將進口和出口部分安裝在底座上，安裝O形圈，進氣口擋板，導流板，然后將安裝好的部件安裝在導流板上，安裝導水葉片和拉繩，并擰緊螺栓。
，安裝一個壓力缸。
●將帶有O形圈，泵頭襯里和波形彈簧的泵頭放在壓力管上，然后擰緊底座上的四個拉桿螺母。不要同時擰緊一個螺母，而是對稱地擰緊。
●安裝機械密封并擰緊，安裝電機和聯軸器，擰緊聯軸器上的螺釘（不要擰緊），推動將泵軸連接到底座底部，然后沿相反方向移動1 mm，擰緊
螺絲，注意兩個軸塊的均勻間距。
●擰緊機械密封上的緊固螺釘并轉動聯軸器。軸應該是柔韌的，沒有卡住和松緊。
泵的拆卸順序與上述相反。
 CDL，CDLF32,42,65,85泵
●安裝進樣口和底座上的出口部分，將法蘭放在兩側，并安裝導流板。
●將第一個葉輪安裝在軸上，擰緊螺母并將葉輪插入導流板的口環座中，將導葉，葉輪和支撐葉片安裝到出水口葉片上，并用拉繩固定所有葉片。
●軸部件：安裝上下輪套，壓蓋，墊圈，擰緊螺絲，將下滑動軸承安裝在進口和出口部分，安裝墊圈，擰緊螺絲，然后將軸部分重新套在進口和出口部分，并安裝O形圈
涂潤滑劑壓力缸。深井泵
●將拉桿安裝在底座上，在泵頭上安裝O形圈，調節排氣閥，然后將泵頭放在拉桿上，安裝e墊圈并擰緊螺母。
●在泵頭上安裝機械密封，安裝密封壓蓋，擰緊螺釘，擰緊機械密封上的螺釘，然后向上提起軸并安裝調整●。
●將支架和電機安裝在泵頭上。
●最后安裝聯軸器，擰緊螺釘，然后拆下調整件。
旋轉聯軸器，泵軸應靈活，不會卡住和松緊。
泵的拆卸按照上述相反的順序進行。
