潛水排污泵的基本原理

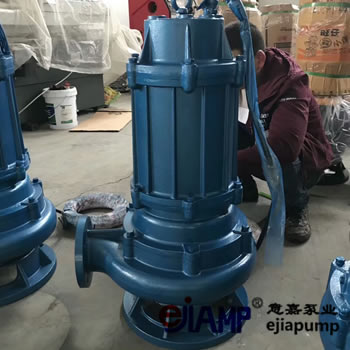

潛水排污泵是環保行業中用于輸送固液混合液體（如生活污水，工業廢水，泥漿等）的泵產品。包含固體顆粒和纖維。WQ潛水排污泵由排污泵，密封系統，潛水電機，控制保護系統和自動安裝系統組成。與一般污水泵的區別在于：WQ潛水污水泵與電機同軸旋轉，并且在液體下同時工作。泵的密封系統可有效防止液體進入電機腔體，并保護電機的安全運行?？刂坪捅Ｗo系統使泵能夠及時報警并在出現漏水，漏油，過載，過熱或不當量的情況下進行維修。

潛水污水泵技術
自動安裝系統在安裝和拆卸過程中使用耦合裝置自動將泵與管道系統連接或斷開。 WQ潛水排污泵是水處理中必不可少的重要設備。
它的安全運行直接影響到整個水處理系統的安全運行。因此，在WQ潛水排污泵中，主要問題是保證泵的可靠性，而影響排污泵可靠性的關鍵問題是泵。
密封性能和非過載性能以及重要零部件的使用壽命，在泵密封中，我們采用了新型密封技術，將輔助葉輪的流體動力密封與機械密封相結合，大大提高了密封的可靠性。在非過載性能方面，我們采用全范圍理論進行泵的液壓設計。同時，我們采用雙通道葉輪，使泵不僅具有較大的通過能力，而且更重要的是，泵的功率不會超過整個揚程范圍。電機額定功率和電機過載是常見的潛水排污泵。潛水排污泵是葉片泵的特殊結構。驅動泵的電動機和泵是一個整體，共用一個軸并浸入水中。其結構可以簡述如下：


水泵的葉輪直接安裝在電動機的軸上，電動機旋轉，從而帶動葉輪旋轉，并將液體通過渦輪機殼體傳輸?shù)匠隹诠堋?

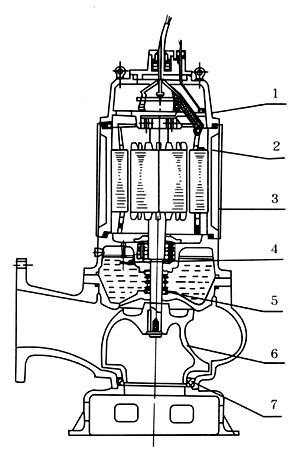

轉子軸由上下軸承固定。電機已完全密封。密封有兩種形式：靜態密封和機械密封。馬達與葉輪和蝸殼之間有一個油腔。安裝了變壓器油以冷卻軸承。 同事談?wù)揕u對密封件的潤滑和冷卻效果  根據泵功率的大小，潛水排污泵的主要部件和結構也有所不同。主要組件和功能為：
 1。葉輪：它是潛水排污泵的重要工作元件，也是溢流部分的心臟。
 2。蝸殼：潛水排污泵的壓力腔為蝸殼形式，該蝸殼收集從葉輪流出的液體并將其引向出口管。
 3。電子定子組件：原動機組件。
 4。電子轉子零件：原動機零件。
 5。上軸承：球軸承或圓柱滾子軸承，支撐轉子并同時承受泵產生的徑向力。
 6。下軸承：球軸承或圓柱滾子軸承，它們支撐轉子，并同時承受部分徑向力和泵產生的所有軸向力。
 7。機械密封：防止液體進入油室和密封的電擊腔。
8. O形密封圈：防止液體進入油腔和密封的電擊腔。
 9。唇形密封：防止液體從油腔進入密封的電擊腔。
 10。蓋子：位于電動機的上部，與電動機形成一個封閉的空腔，電纜穿過上部。
 11。水密電源電纜：用于電源接線。
 12水密控制電纜：信號傳輸。
 13：軸承蓋：同時固定軸承
 14。它與上方的電機形成一個封閉的空腔，并與下方的蝸殼形成一個封閉的油腔。泄漏報警電極：安裝在油室中，一旦水滲入油室，就會報警。
 15。支架：水泵的支撐，同時引導水流入葉輪。
 16。 5.5kw以上的軸承座：它固定軸承并通過機械密封形成密閉的油腔。
 17。 5.5kw以上的機械密封座：安裝機械密封并與軸承座形成密閉的油腔。
 18 18.5kw以上的接線盒：電纜以及電機導線和信號線在這里連接。
 19。 18.5kw以上的冷卻套：用于在泵工作時冷卻電動機。
