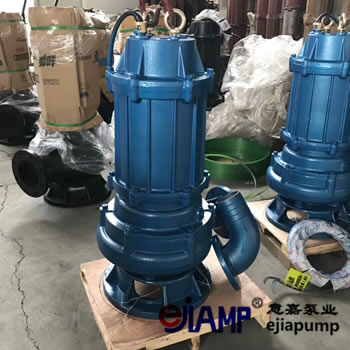

QW/WQ系列潛水無堵塞排污泵

QW(WQ)型無堵塞潛水式排污泵結構圖與設計特點：
QW(WQ)型潛水式無堵塞排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行*保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
 泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以效率運行。
潛水無堵塞排污泵產品特點：
①Q(mào)W(WQ)型潛水式無堵塞排污泵采用獨特的單葉片或雙葉片葉輪結構，大大提高了污物通過潛水排污泵的能力，能有效的通過排污泵泵口徑的5倍纖維物質與直徑為排污泵泵口徑約50%的固體顆粒。
②QW(WQ)型潛水式無堵塞排污泵機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使?jié)撍盼郾冒踩B續運行8000小時以上。
③QW(WQ)型排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
④QW(WQ)型潛水式無堵塞排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，及定子繞組內預埋了熱敏元件，對WQ潛水排污泵電機絕對保護。
⑤可根據用戶需要配備全自動安全保護控制柜，對潛水排污泵的漏水、漏電、過載及超溫等進行絕對保護，提高了產品的安全性與可靠性。
⑥浮球開關可以根據所需液變化，自動控制潛水排污泵的起動與停止，不需專人看管，使用極為方便。
⑦QW(WQ)型排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來極大方便，人可不必為此而進入污水坑。
⑧無堵塞潛水式排污泵能夠在全揚程范圍內使用，而保證電機不會過載。
⑨QW(WQ)型潛水式無堵塞排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。
QW(WQ)型型潛水式無堵塞排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。


QW(WQ)型潛水無堵塞排污泵型號意義：
80WQ（QW）40-15-4
WQ代表固定式潛水排污泵
QW代表移動式潛水排污泵
40代表流量40m3/h
15代表揚程15m
4代表功率4KW
QW(WQ)型潛水式無堵塞排污泵使用條件：
A、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
B、無內自流循環冷卻系統的泵，電機部分露出液面不超過1/3。
C、鑄鐵材質的使用范圍為PH5～9。
D、1Cr18Ni9Ti不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
