IH型化工離心泵的裝配和使用

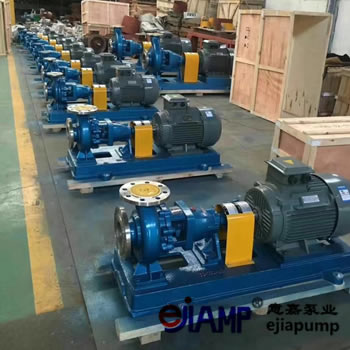

IH化工離心泵為單級單吸懸臂式離心泵，其標記、額定性能點和尺寸等效采用國際標準IS02858-1975（E），是機械工業部確定取代F型耐腐蝕離心泵的節能、更新足化工流程中輸送有腐蝕性粘度類似于水的液體。IH化工離心泵的輸送介質的溫度一般為-20℃~105℃，必要時采用適當冷卻措施，輸送的介質溫度可更高。
IH化工離心泵的安裝：

1. 開箱后檢查泵和電機，如果證實沒有任何因裝、卸和運輸過程中造 成的損壞和緊固連接件松動，泵的進出口端蓋完好，沒有塵土，污物等進入 泵內，則可不必重新拆卸和裝配，直接送到使用現場去安裝。

2. 安裝泵的基礎平面應用水平儀找平，待基礎水泥凝固后，將泵安 放在基礎上，并用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊片 調正，直到水平為止。然后通過灌漿孔用水泥澆灌底座和地腳螺栓孔眼。

3. 水泥干固后，應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊 地腳螺栓，重新檢查水平度。

4. 在電機泵和底座重新安裝的情況下，應嚴格檢查泵軸和電機軸的 同心度。測量聯軸器的外圓上下左右的差別不得超過0.1毫米，兩聯軸器端 面間隙一周上最大和最小的間隙不超過0.3毫米。

5. 泵的吸入管路和壓出管路，應有各自的支架，不允許管路的重量 直接由泵來承受，以免把泵壓壞。

6. 泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸入管路端部裝上底閥，并在排出管路上設置灌液螺孑L或閥門。供起動前灌泵之 用。泵的安裝位置低于液面(灌注情況)時，應在泵吸入管路上裝控制閥門和過濾裝置，以防異物吸入泵內。


IH化工離心泵的使用：

1. 起動

1）、準備必要的工具。

2）、 檢查懸架體儲油室之油位，不宜過高或過低。

3）、 檢查電動機轉動方向是否正確。嚴禁反轉。

4）、 用手轉動聯軸器，應感覺輕松且輕重均勻，并注意辯別泵內有無摩擦聲和異物滾動等雜音，排污泵如有則應設法排除，并將聯軸器的防護罩安裝好。

5）、 泵的安裝位置低于液面(灌注情況)時，起動前應打開吸入管路的閘閥，使液體充滿泵內，如泵的安裝位置高于液面(真空情況)起動前 要灌泵或抽真空，使泵內和吸入管內充滿液體，排凈泵內空氣。

6）、 磁力泵關閉進出口壓力(或真空)計及壓出管路閘閥，起動電機(最 好先點動，確認泵轉動方向正確后才正式運行)，開進出口壓力表，再慢慢 打開出口管路的閘閥到需要的位置。

2. 檢查

1）、要經常檢查泵和電機的溫升情況，軸承的溫升不應大于35℃， 極限溫度不應大于75℃。

2）、 注意懸架體儲油室油位的變化，經?？刂圃谝?guī)定范圍內，為了 保持油的清潔和良好的潤滑，應根據現場使用的實際情況，定期更換新油。 一般情況，每運轉1500小時后，要全部更換新油一次。

3）、 在運轉過程中，發現有不正常的聲音或其它故障時，應立即停車 檢查，待排出故障后才能繼續運轉。

4）、 絕不允許用吸入管路上的閘閥來調節流量，以免產生氣蝕。

5）、 泵一般不宜在低于30％設計流量下長期運轉，如果必須在該條 件下使用時，應在出口管路上安裝旁通管，使泵的流量達到規定使用范圍。

3. 停車

1）、 慢慢關閉壓出口管路閘閥，停止電機。

2）、 關閉進出口壓力(真空)計，灌注情況下還要關閉吸入管路閘 閥。多級泵如果密封采用外引液時，還要關閉外引液閘閥。

3）、 如環境溫度低于液體凝固點時。要放凈泵內液體，以防凍裂。


4）、 長時間停止使用的泵，除將泵內腐蝕性液體放凈外，還要用清 水沖洗干凈，尤其是密封室要認真沖洗干凈。最好是將泵拆下清洗后重新裝 好，并將泵的進出口封閉后妥善保管。
