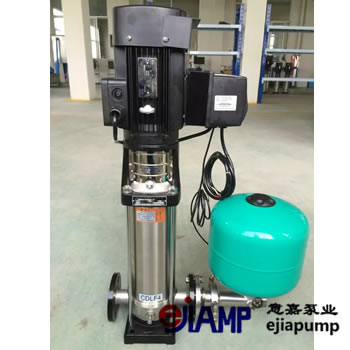

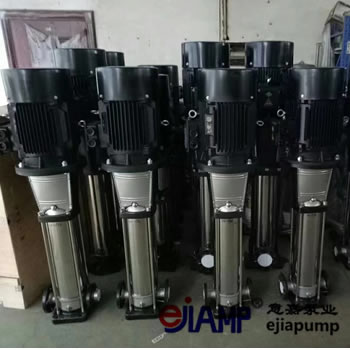

CDLF輕型不銹鋼立式多級泵【知識百科】

CDLF輕型不銹鋼立式多級泵是根據本公司ISG型立式離心泵及DL型立式多級離心泵的優點而設計的。在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了優越佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。立式不銹鋼多級離心泵外筒體用不銹鋼制造，外型美觀，特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。
■CDLF輕型不銹鋼立式多級泵運行條件：
介質：稀薄、干凈、非易燃易爆并不含固體顆?；蚶w維的液體。液體溫度：常溫型-15°C至+70°C。熱水型：+70°C至+120°C。環境溫度：優越高+40°C。海拔：優越高1000m。
■CDLF輕型不銹鋼立式多級泵型號意義：

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼（304或316）
|
|_________________  輕型不銹鋼立式多級離心泵

■CDLF輕型不銹鋼立式多級泵產品特點：
低噪聲：配置Y2型優型電機運行平穩，噪聲低
  無泄漏：特選機械密封，科學的加工工藝，專業技術的保證，實現了"無泄漏"的追求
    拆裝簡便：剛性聯軸器，花鍵泵軸設計，且重理相比鑄鐵泵減輕約50％，操作性更好
    安裝便捷：進、出水口在同一水平面，對管路要求降低，且管路使用更可靠，穩定性高
    泵房建筑投資更少：在原來立式多級泵的基礎上進行革新，體積小，占地面積小
    避免水質的第二次污染：導流部件、軸等用不銹鋼制造，克服了鑄鐵泵污染嚴重的缺點，保證了水質的質量
    無銹蝕困擾：采用不銹鋼套筒，更好的適應各種環境，永不生銹
    壽命更長：不銹鋼板材沖壓、焊接葉輪，重量輕、平衡性好，運行穩定
    維護費用低：采用水潤承設計，運行更可靠，無須潤滑保養
    高效節能：更優水力模型、光滑的過流部件，大大提高了機械效率
■CDLF輕型不銹鋼立式多級泵電機：
電機為全封閉、風冷式二極標準電機
  防護等級：IP55
    絕緣等級：F
    標準電壓(50Hz)：單相 220V， 三相 220V/380V
■CDLF輕型不銹鋼立式多級泵輸送介質：
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。
  2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
    3、立式不銹鋼多級離心泵泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。

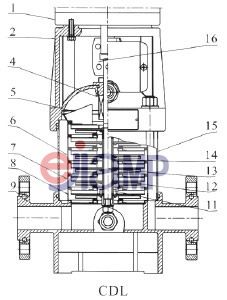

■CDLF輕型不銹鋼立式多級泵結構圖：

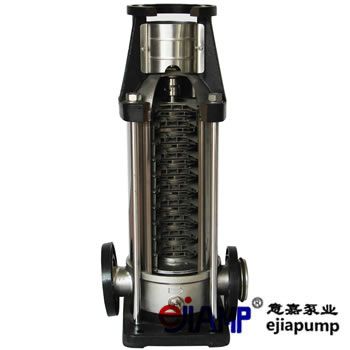

CDLF不銹鋼立式多級泵解剖圖

■CDLF輕型不銹鋼立式多級泵應用范圍：
QDL/QDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適應于不同溫度、流量和壓力范圍，QDL適應于無腐蝕性液體，QDLF適用于輕度腐蝕性液體。供水：水廠過濾器與輸送、水廠分區送水、主管增壓、高層建筑增壓。工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。水處理：超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。灌溉：農田灌溉、噴灌、滴灌。

■CDLF輕型不銹鋼立式多級泵舉例：
典型的高壓沖刷系統圖的例子。上海意嘉泵業推薦這一種如圖所示的安裝方法，用于那些不能保證有“優越小流量”通過泵的場合。
  1、輕型離心泵的液流開關，將對泵提供保護，不使它在液流太小時，泵運轉產生高熱而損壞。磁力泵
    2、輕型離心泵的濾網，是為了在用以輸送輕微污染水的裝置中，保護液 流開關而裝設的。
    注：在液流情況穩定以及能保證具有優越小流量的裝置中，上述措施是不需妥的。在有水錘危險的裝置中，總得在泵的出口邊裝上一只止回閥。切勿使用快速關閉閥，像快速關閉噴槍之類，因為這種噴槍能導致水錘。影響電動機與泵軸聯接，嚴重時會使泵軸斷裂。
■CDLF輕型不銹鋼立式多級泵安裝：
1、輕型離心泵應于地面呈垂直安裝，。安裝時要保證有充足冷空氣進入電動機冷卻風扇。泵底箭頭表示通過泵的灌流方向。
  2、為使泵可能產生的噪聲減至優越小，優越好在泵的二側及基礎與泵體之間安裝抗振固定件。對接法蘭、襯墊、螺栓、PJE聯營器是作為輔件提供的，必須單獨訂購。倘有必要，須對泵進行清潔、修理或更換時，應在泵的兩側安裝隔離閥，以防止系統排水。多級離心泵安裝管道要避免空氣堵塞，尤其在泵的吸入側更應注意。管子應該這樣安裝，即溫度變化所引起的任何拉伸都不會影響到泵。如果泵安裝在長管子上，在示的前面和后面都應適當地支撐。
    3、如多級離心泵有被石子、樹葉、小支條等堵塞的危險，那就要采取措施來防止此類事情發生。在吸管部位安裝濾網即可。
    4、在某些安裝情況下，排水管已經呈水平安裝，或由泵向下傾斜著，那么泵內的水就會或必然是隔一些時候流掉，泵應受保護不使葉輪空動轉。在泵的近旁裝上一節裝有真空閥的壞管，就可避免這種情況。環管的優越高點至少應與泵的電動機的連接盤齊平。這樣排水管就能單獨地從泵內排水，反之亦然。
    5、排水閥關閉時，是禁止泵運轉的，因為這會引起泵內溫度/蒸氣形成的提高，從而導致泵損壞。如有在排水間關閉時，泵的運轉有任何危險的話，用一只旁通或放水管接到出口，這樣，應保證有優越小量的液體流 過泵。放水管，例如，可與水箱連接。
    6、QDL、QDLF輕型離心泵的優越小量。
■CDLF輕型不銹鋼立式多級泵電氣連接：
1、輕型管道離心泵在打開接線盒蓋以及除掉卸任何泵的零部件之前，一定要將電源關閉。電氣連接必須要由合格的電工按照當地法規進行。電動機接線盒必須與電源開關正確連接導線。操作電壓和頻率在銘牌上標出。注意所使用的電源要適合電動機。三相電動機必須連接到一只有保護功能的起動器上。
  2、輕型離心泵的接線盒可以依次轉到90°停直在四個位置上。需要時，可用螺絲刀去掉聯軸器護板，但不要去掉聯軸器。旋出電動機固定在泵上的螺栓。轉動電機到所需的位置。再放上螺栓旋緊。重新裝上聯軸器護板，使它在泵頭的凹口內呈垂直對中。電氣連接應按照接線盒蓋內的線路圖來進行。
    注：在輕型離心泵未充滿液體前，不要起動泵。
■CDLF輕型不銹鋼立式多級泵啟動說明：
一、液體水位高于泵進口的閉式系統或開式系統：
  a、關閉排水隔離閥并旋松泵頭上的排氣螺釘。
    b、請注意排氣口的方向，并要保證流出的水不會對人引起傷害或對電動機或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引發的燙傷危險。
    c、緩慢地打開吸水管上隔離閥，直到一股平穩的液流流出排氣閥為止。
    d、輕型離心泵啟動時把排氣螺釘旋緊，把隔離閥完全打開。
二、液體水位低于泵進口開式系統：
  a、吸水管和泵必須先灌滿液體及排氣，然后再起動泵。
    b、QDL2、4（QDLF2、4、8、16）
    c、關閉排水隔離閥。將旁通閥對著止檔旋出少量見圖七。
    d、取下灌注塞，從灌注口灌入液體，直至吸入管和泵完全充滿液體為止，將旁通閥重新旋緊。
    e、輕型離心泵啟動時放回灌注塞，將它牢固地旋緊。
三、輕型離心泵啟動時檢查轉動方向：
  a、在輕型離心泵未被灌滿液體之前，不要起動泵來檢查轉動方向。
    b、在檢查電動機運轉方向時，不應拆卸聯軸器檢查。因為當聯軸器即經拿掉時，需要調整軸的位置。正確的轉動方向是由泵頭上或在電動機風扇蓋上的箭頭來表明。從風扇看過去，輕型離心泵應按逆時針方向轉動。排污泵
四、輕型不銹鋼多級離心泵的起動：
  a、在起動輕型離心泵前，要完全打開泵吸入側隔離閥，而讓排出側隔離閥幾乎關閉著。
    b、輕型離心泵起動時，通過旋松泵頭上的排氣螺釘讓泵排氣，直至有一股平穩液流從排氣孔流出為止，再將排氣螺釘旋緊。
    注意：排氣孔的方向，并要保證流出的液體不會對人引起傷害或者對電動機或其它部件引起損壞。在熱水裝置中，要特別注意由灼熱水引起的燙傷危險。當管道系統己灌滿液體時，緩慢地打開隔離閥，直到完全打開為止。當泵抽送含有空氣的液體時，優越好定期使泵排氣。為了使 泵排氣，操作時要把泵頭上的排氣螺釘松開。
■CDLF輕型不銹鋼立式多級泵維護、起動停轉頻率：
輕型離心泵的維護：
  1、在多級離心泵開始工作之前，要查明沒有給泵供電，并且泵不可能突然起動。
    2、輕型離心泵的軸承和軸密封是不需維修的。如泵長期不用要排凈時，可拿掉其中聯軸器護板的一塊，在泵頭與聯軸器間的軸上注入幾滴硅油。這樣就可以使軸密封表面不致粘結。
    3、當裝上聯軸器護板時，注意它們在泵頭的凹口里是要垂直對中的。
輕型離心泵的電動機軸承：
  5、對那些不裝有潤滑嘴的電動機是不需要維護的。裝有潤滑嘴的電動機要用高溫鋰基滑脂來潤滑。
    6、如泵長期暫停使用的，建議一經擱置不用，就對泵與電動機進行清潔及潤滑處理。
    7、霜凍期間泵擱置不用，就應把水排出防止損壞及開裂。旋松泵頭上的排氣螺釘，拿掉底座上的排水塞，就能使泵排水，水放盡后，卸下的部件應復裝到位或妥善保管。
輕型離心泵的起動與停轉頻率：
  多級離心泵功率小于4KW的電動機，其起動次數不得超過每小時100次。其它電動機起動次數不得超過每小時20次。
