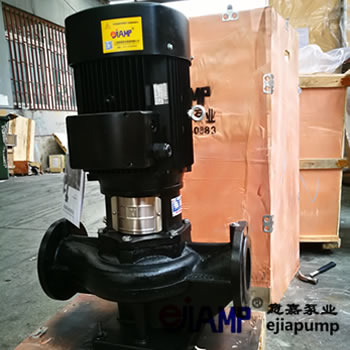

立式管道離心泵TD200-53/4

EJIAMP/意嘉品牌TD型管道式離心泵又名TD管道泵，是ISG型管道泵的升級產品，也是新一代立式單級管道式離心泵的典型代表。泵配有標準電機和機械密封。相比上一代產品，本產品工作曲線范圍更加廣，效率更高，更不容易受到液體中雜質的影響。本系列產品設計為頂部可拉出的管道式結構，一般的維護檢修可不拆除管路。泵所有系列采用創新的便拆式機械密封，更換機械密封無需拆除電機。

立式管道離心泵TD200-53/4功能特點


　　緊湊美觀。引進國外新一代管道式離心泵模型，性能不僅有較大提升，結構做到了更緊湊，搭配IE2/IE3高效節能電機，更加美觀高效。

　　安裝維護方便。經典的管道式結構設計，進出水同一水平線，安裝更方便，一般的維護可以不拆除管路系統。

　　噪音低。IE2/IE3高效節能電機，不僅效率更高，噪音還更低。

　　便拆式結構。TD所有系列均采用便拆式結構設計，機械密封維護可不用拆卸管路和泵體，方便適用。

  立式管道離心泵TD200-53/4技術指標

　　流量范圍：4m3/h～1200m3/h
　　揚程范圍：4.5m～108m
　　功率范圍：1.1kW～200kW
　　液體溫度：-15℃～ 110℃
　　頻率：50Hz/60Hz

 立式管道離心泵TD200-53/4 典型應用

　　工業水處理
　　區域供熱
　　暖通空調
　　建筑給水
　　市政給排水
　　海水淡化
　　其他工業應用

 立式管道離心泵TD200-53/4安裝條件：
產品有不同的安裝要求，具體安裝要求如下：
※系統管道有能力支持泵。 2.2kw電機和2.2kw以下的泵可以直接懸掛在管道中。系統管道無法支持泵或泵電機功率大于2.2kw。泵必須安裝在支架上或底板上。
※對于2.2kw以下的泵，包括2.2kw電機，可以水平安裝或垂直于管道安裝;對于2.2kW以上的電機，泵只能垂直于管道安裝。
※對于泵的安裝，確保在泵安裝時系統管道的張力不會傳遞給泵。使用中。
※為了確保電機正常運行，泵應安裝在確保充分冷卻的環境中，并且冷卻空氣的溫度不應超過40°C。
?如果泵安裝在室外，必須提供合適的蓋子以防止水或霜進入電氣元件。
※為了便于檢查和維護泵，必須在泵的上方和下方有足夠的空間。
當泵電機小于5.5kw時，最小值為300mm;當泵電機大于5.5kw（包括5.5kw）時，最小值為1000mm。
※為防止噪音和振動，確保最佳運行，泵應安裝減振器基礎。
通常使用水泥基，底座的重量應大于或等于1.5 x泵重量。
※為了滿足客戶的不同需求，產品分開分為兩種類型：底板和無底板。
