離心泵的工作原理及特點

一，離心泵的結構特點
離心泵的結構特點是：在蝸殼形泵殼內，葉片上安裝可快速旋轉的葉輪。車輪上有2到8個葉輪。 泵殼上有兩個接口，葉輪中心的入口連接到吸管;
外殼的切線是出口，連接到出口如圖1-12所示。
離心泵的主要工作部件是葉輪。 后面是吸入室，泵殼，泵蓋，軸封裝置和包裝壓蓋或機械密封，軸向力平衡裝置，軸承，聯軸器，支架，擠壓腔等。當葉輪 此時，液體可以連續地從吸入口吸入，從排出口排出，并使液體產生壓力并將其排出到高處：
離心泵的結構和組成

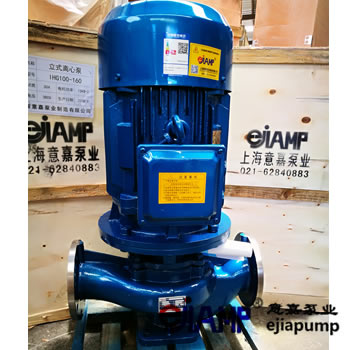

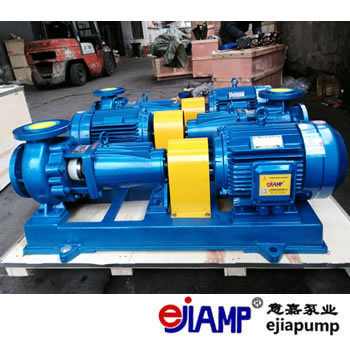

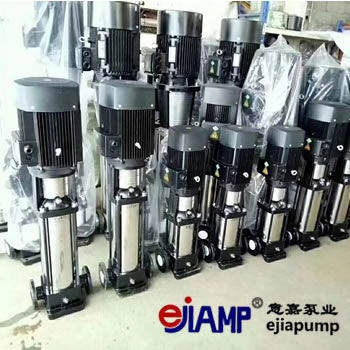

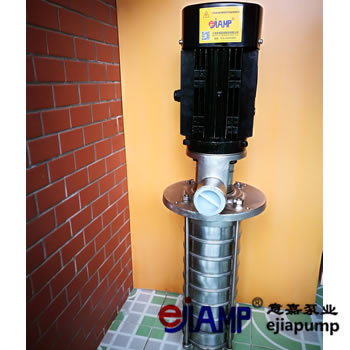

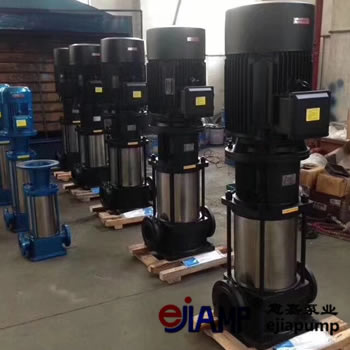

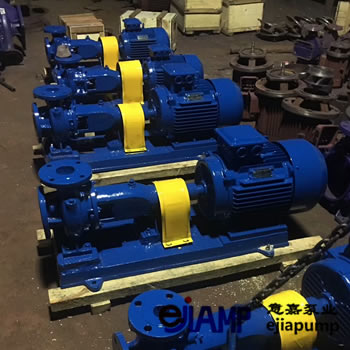

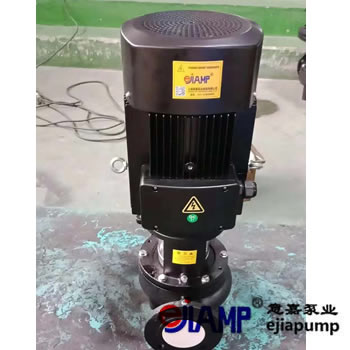

常用的離心泵產品如下：

二，工作原理離心泵
圖1-13顯示了離心泵的工作原理。
圖1-14顯示了離心泵如何通過雨傘旋轉傘面上的雨水來工作。
在開始之前，首先從漏斗中填充泵殼和吸入管。
當葉輪快速旋轉時，葉輪內的液體也在葉輪的葉輪下旋轉，使液體獲得離心力并從葉輪中心沿葉片流道向外移動，然后被粉碎從風向標的盡頭。
將蝸殼或擴散器或導輪退出泵殼。
當液體流向擴散管時，由于液流的流動面積逐漸擴大，流動面積逐漸減小，一部分動能轉化為靜能頭，壓力為抬起，最后，它從放電管中推出。
同時，由于液體被抽出，在葉輪中心產生局部真空，使得貯槽中的液體在吸入管的作用下從吸入管的源頭連續地吸入泵內。液面壓力。
葉輪連續旋轉，液體從吸水箱連續送到高位水箱或壓力容器。
離心泵工作原理示意圖 \\ n
離心泵工作原理演示
離心泵可以通過高速旋轉葉輪輸送液體使液體受到離心力，因此稱為離心泵泵。
圖1-15顯示了離心泵裝置，離心泵入口和出口處的管道附件，對泵的正常運行有很大影響。
底閥是一個止回閥，確保泵入泵的液體不會從吸入管流出。
過濾網是可以防止的
污水池中的碎屑進入管道或泵殼導致堵塞。
當離心泵啟動時，如果沒有液體在泵體和吸入管中，由于其吸力，它不能泵送液體。
人口和排放是連通的。當葉輪中沒有液體而只有空氣時，空氣的密度小于液體的密度。
很多，無論葉輪如何高速旋轉，葉輪進口都不能達到液體吸收所需的真空度，即產生的離心力
非常小，因此在葉輪中心區域形成的低壓不足以吸入吸入罐中的液體坦克進入泵，但不是
吸氣。
這種離心泵因泵內空氣不能吸收液體的現象稱為空氣結合現象，如圖1-16所示。
因此，離心泵必須先啟動開始
泵體和吸管必須注滿液體或抽出。
離心泵安裝圖
離心泵的空化
離心泵沒有自吸能力，因此必須在啟動離心泵之前泵送泵，以防止泵殼中的液體受到重力的影響。
在下部水箱中在流量方面，止回閥底閥安裝在泵管的入口處。
如果泵的位置低于水箱中的液位，
啟動前無需手動泵送泵，液體可以通過自動流入泵中不同的液體。
在生產中，有時盡管有泵，但仍有一種不能吸收液體的現象，這可能是由以下原因造成的。
 1連接法蘭吸水管不緊，漏氣。
 2灌水不滿，沒有空氣排出，泵殼或管道中仍有空氣。
 3吸入底閥不工作或不緊，填料未滿。
 4吸油管底閥或過濾網堵塞。
 5吸油閥位于吸水管底部未打開或發生故障等，根據具體情況，可采取相應措施予以克服。
如果水位遠低于水泵，建議采用使用自吸泵。自吸泵的自吸高度僅為4-5米。如果在9米內超過5米，建議使用博鰲泵：真空輔助高吸力。
吸油泵

單級離心泵
