立式增壓泵和臥式增壓泵結構圖

ISG立式管道泵：

ISG立式管道泵又名立式增壓泵，ISG立式管道泵為單級葉輪結構，有電機、泵體、葉輪等主要零配件組成，主要用于輸送清水及物理性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等。使用溫度T<80℃。隔膜泵

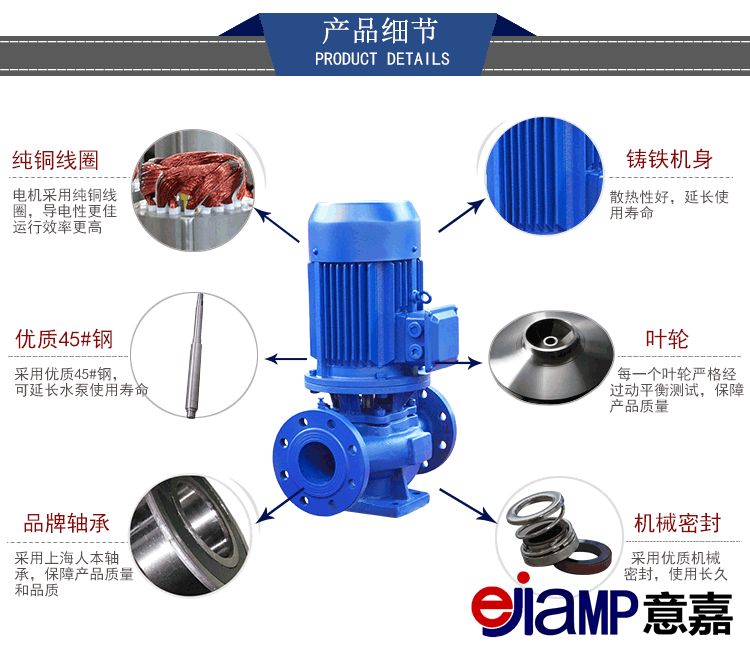

ISG立式管道離心泵 - 主要特點：
 1。立式管道離心泵結構緊湊，體積小，外形美觀。其結構決定了安裝占地面積小。如果添加保護蓋，可將其放在室外。
 2。葉輪直接安裝在電機軸上，確保泵的同心度，從而提高了泵的運行穩定性，延長了泵的使用壽命。
 3。軸封采用機械密封或機械密封的組合。采用優質硬質合金密封圈，提高密封件的耐磨性，有效延長泵的使用壽命。
 4，安裝維護方便，無需拆卸管道系統。排污泵
泵的入口和出口直徑相同，簡化了管道的連接。
 5。泵的串聯和并聯運行方式可根據流量和升程的需要采用。
 6，根據需要，吸入口和出水口可安裝在同一方向或90° ，180°，270°幾個不同的方向，以滿足不同的連接場合。
 7。泵頭可根據泵級的需要增加或減少，并與切割葉輪的外徑相結合，而不會改變其他泵所不具備的安裝占地面積。

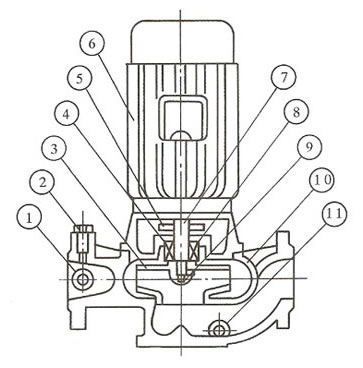

立式管道增壓泵結構圖：

八、安裝方式：

ISW臥式管道泵：

ISW臥式管道泵為單級離心泵，采用國內優秀的水力模型優化，是理想的新一代高效節能臥式管道離心泵產品。 同時，根據ISW型的基礎上使用溫度，介質和其他不同類型的熱泵，高溫泵，化工泵，油泵等，是目前國家標準定型推廣產品。 系列產品運行穩定，無振動;不同材料的硬質合金密封，確保不同介質運輸不泄漏;低噪音：兩個低噪音軸承下的泵運行平穩，除了電機的微弱聲音，基本沒有噪音; 故障率低：結構簡單合理，整機工作時間大大提高。磁力泵

ISW型臥式管道離心泵--工作條件:
1、臥式管道離心泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa（泵系統工作壓力高于1.6Mpa時，應在訂貨時另行提出，以便在制造時泵的過流部件和聯接部采用鑄鋼。多級離心泵
2、輔送介質為清水或物理化學性質類似清水的其它液體（輸送介質帶有細小顆粒時，應在訂貨時另行提出，以便裝配耐磨式機械密封）所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
3、周圍環境溫度不超過40℃,海拔高度不超過1000m，相對濕度不超過95%。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

臥式增壓泵結構圖：
