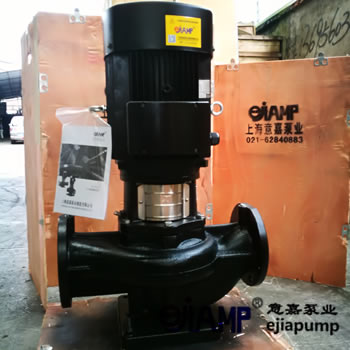

TD立式管道循環泵

一，TD立式管道循環泵 - 產品概述：
 EjiampTD管道循環泵是意嘉泵業開發的綠色，環保，節能，高效管道離心泵，用于開發丹麥技術。它用于輸送沒有固體顆粒的清潔水和具有與水類似的物理和化學性質的液體。
。
同時，根據使用溫度，介質等不同的TD管道循環泵，應用于熱水，高溫，腐蝕性化學泵，油泵等。
該產品具有相同的節能，低噪音和穩定的性能。
聯合國單位的科技人員使用優秀的水力模型，采用ISG離心泵的性能參數，在一般立式泵的基礎上進行巧妙的組合設計。
該系列產品具有效率高，噪音低，性能可靠等優點。
它符合最新的國家機械部門JB / T53058-1993標準。
產品根據ISO02858標準設計和制造。
TD立式管道循環泵是新一代立式單級管道離心泵，配備標準電機和機械密封。
與上一代相比，該產品具有更寬的工作曲線，更高的效率，并且不易受液體中的雜質影響。
該系列產品設計為頂部可開式管式結構，一般維護和維修不能拆除管道。
所有系列泵都具有創新，易于拆卸的機械密封，無需拆卸電機。
二，TD立式管道循環泵- 主要特點：
 1。 TD型單級管道離心泵，帶標準電機和機械密封。
這類產品的結構比相似類型的產品更不易受泵送液體中的雜質影響。
該產品設計為頂部可裝卸的可拆卸形式，可以在不影響管道系統的情況下對泵進行維修。
 2。葉輪直接安裝在電機軸上，確保泵的同心度，從而提高泵的運行穩定性，延長泵的使用壽命。
 3。軸封采用機械密封或機械密封的組合。采用優質硬質合金密封圈，提高密封件的耐磨性，有效延長泵的使用壽命。
 4，安裝維護方便，無需拆卸管道系統。
泵的入口和出口直徑相同，簡化了管道的連接。
 5。泵的串聯和并聯運行方式可根據流量和揚程要求采用。
 6，根據需要，吸入口和出口可以安裝在同一方向或90°， 180°，270°幾個不同的方向，以滿足不同的連接場合。
 7。泵頭可以根據泵級的需要增加或減少，并與切割葉輪的外徑相結合，而不會改變其他泵所不具備的安裝占地面積。
＃ ##三，TD立式管道離心泵 - 主要用途：
該產品適用于清潔，薄，無腐蝕性，不易爆，易燃，不含任何液體的液體固體顆粒和纖維可能會對泵造成機械或化學損壞。
液體的具體要求和應用如下：當在濃稠或濃稠的液體中使用時，泵的特性曲線會減少，能量消耗也會增加。
液體溫度：-15°C~110°C系統最大壓力：經常
規格為PN12 bar;特殊型號為PN16棒。
 TD立式管道離心泵產品可用于家用和工業用水，冷卻系統用水和用于運輸水的冷熱水的區域供熱系統。
TD管道循環泵可用于以下場所：
※主循環泵
※混合回路中的泵
※鍋爐混合流量泵
※氣體冷凍泵
※部分流量過濾泵
※恒壓系統泵
※生活熱水循環r \\ n
TD管道循環泵產品用于工業應用。
如在化學，制藥，食品加工等行業。
可用于：
※原料輸送
＃ ##※系統升壓
※混合回路循環泵
四，TD立式管道循環泵- 工作條件：
 1。吸入壓力≤1.0Mpa，或泵系統最大工作壓力≤1.6Mpa，即泵吸入壓力+泵頭≤1.6Mpa，泵靜壓試驗壓力為2.5Mpa，宜家泵業TD垂直管道離心泵訂單
請注明系統工作壓力。
當泵系統的工作壓力大于1.6Mpa時，應在訂貨時單獨提交。
為了制造，泵的過電流元件和連接部分由鑄鋼制成。
 2。待輸送介質中固體顆粒的體積不得超過單位體積的0.1％，顆粒尺寸應為0.2mm。注意：如果介質與細顆粒一起使用，請?jiān)谟嗁?gòu)時注明，以便使用耐磨機械密封。
 3，環境溫度≤c40°C，相對濕度\\ u003c95％。 \\ n
注意：如果介質使用的是小顆粒，請?jiān)谟嗀洉r(shí)注明，以便制造商可以佩戴耐磨的機械密封。
五，結構說明：\\ r \\ ?
 1。泵和電機具有相同的端蓋，軸向尺寸縮短，結構簡單。
 2。泵體上設有壓力出料孔和排水孔。
 3。泵體上設有排氣閥，可在工作前排出泵內的空氣。
 4。泵體底部設有安裝底板和螺栓孔，以確保整個裝置的穩定性。
六，TD管道循環泵--型號含義：
 TD高效節能高效
 50進出口尺寸
 18G / 2頭/電機系列

TD立式管道循環泵--技術參數：

安裝條件：
產品有不同的安裝要求，具體安裝要求如下：
※系統管道有能力支持泵。 2.2kw以下（含2.2kw）電機的泵可直接懸掛在管道中。系統管道無法支持泵或泵電機功率大于2.2kw。泵必須安裝在泵中。
在支架或底板上。
※對于電機功率低于2.2kw（包括2.2kw）的泵，泵可以水平安裝或垂直于管道安裝;對于2.2kw以上的電機，泵只能垂直安裝在管道上。
※對于泵的安裝，確保泵在泵安裝時不會將系統管道的張力傳遞給泵。使用中。
※為了確保電機正常運行，泵應安裝在確保充分冷卻的環境中，并且冷卻空氣的溫度不應超過40°C。
?如果泵安裝在室外，必須提供合適的蓋子以防止水或霜進入電氣元件。
※為了便于檢查和維護泵，必須在泵的上方和下方有足夠的空間。
當泵電機小于5.5kw時，最小值為300mm;當泵電機大于5.5kw（包括5.5kw）時，最小值為1000mm。
※為了防止噪音和振動并確保最佳運行，泵應安裝有振動 - 阻尼基座。
通常使用水泥基材，底座重量應大于或等于1.5×泵重量。
※為了滿足客戶的不同需求，產品分開分為兩種類型：底板和底板。
