離心泵的工作原理和主要配件介紹

一，離心泵的工作原理：
離心泵通過使用葉輪的離心力來旋轉水。在啟動離心泵之前，泵殼和吸入管必須注滿水，然后啟動電機，使泵軸驅動葉輪和水進行高速旋轉運動。在離心力的作用下，水被沖到葉輪的外緣，渦流泵通過。殼體的流動路徑流入水泵的加壓水管線。在泵葉輪的中心，由于水在離心力的作用下被抽出形成真空，吸水池中的水在大氣壓的作用下被壓入泵殼，葉輪連續旋轉使葉輪中的水成為可能。在連續流入和流出的作用下，實現了輸送水的目的。
二，離心泵的主要部件：

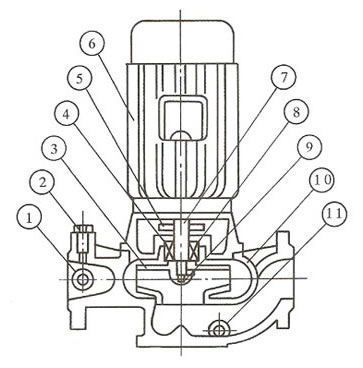

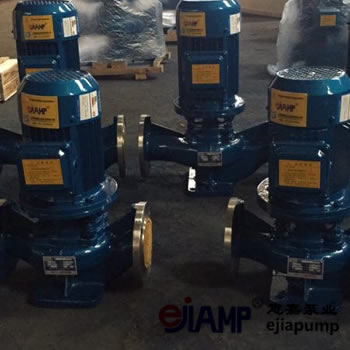

離心泵由許多部件組成。根據操作過程中各部件的工作狀態，可大致分為三種類型：旋轉部件，固定部件和連接部件。單級管道離心泵
葉輪
葉輪是泵的核心部件，它允許水獲取動能以產生流動。葉輪由葉片，蓋板和輪轂組成，見圖1-2。在選擇葉輪材料時，除了考慮離心力作用下的機械強度外，還應考慮材料的耐磨性和耐腐蝕性。大多數葉輪目前由鑄鐵，鑄鋼和青銅制成。
葉輪一般可分為單吸葉輪和雙吸葉輪。單吸葉輪如圖1-2所示。單側吸水，葉輪的前蓋和后蓋是不對稱的。雙吸葉輪兩側吸水，如圖1-3所示，葉輪蓋板對稱。通常，大流量離心泵大多使用雙吸葉輪。
圖1 2單吸葉輪圖1-3雙吸葉輪
1個前蓋; 2個后蓋; 3刀片; 4葉溝; 1吸氣人口; 2個輪蓋; 3個葉片5個吸入口; 6個樞紐; 7，泵軸4，輪轂; 5個軸孔
根據覆蓋條件，葉輪可分為三種類型：封閉式，開放式和半開式，如圖1-4所示。離心泵通常使用封閉的葉輪單通道或雙通道結構來防止碎屑堵塞;砂泵通常采用半開放式結構，以防止砂粒撞擊和堵塞葉輪。
2.泵軸
泵軸用于旋轉泵葉輪。常見材料是碳鋼和不銹鋼。泵軸應具有足夠的抗扭強度和足夠的剛度，以使偏轉不超過允許值。葉輪和軸通過鑰匙連接。關鍵是旋轉體的連接件。離心泵通常使用平鍵，其只能傳遞扭矩而不能固定葉輪。大型和中型泵中葉輪的軸向位置通常由襯套和襯套的螺母定位。

3.泵殼
通水部分需要良好的水力條件。泵和泵站設計在計算葉輪運行時，流量沿蝸殼的發散部分逐漸增加。為了減少水力損失，應使離心泵的流速沿蝸殼流動。不變。水從蝸殼中排出后，通過錐形擴散器流入壓力管。錐形擴散器在蝸殼上的功能是降低水流速度并將一部分流動頭轉換成壓頭。除了考慮介質對過電流部分的腐蝕和磨損之外，泵殼的材料選擇還應該為殼體提供足夠的機械強度作為壓力容器。
4.泵殼
泵殼由多個部分組成，內腔形成葉輪工作室，吸入室和加壓水室。泵殼的形狀和尺寸取決于葉輪的形狀和尺寸以及由液壓設計確定的抽吸室和加壓室的形狀。泵殼主要有兩種端蓋式泵殼和中開式泵殼，端蓋式泵殼沿垂直于泵軸芯線的徑向平面分開，形成泵體。
泵蓋，主要用于單級泵，如圖1-5（a）所示;開式泵殼的泵殼沿穿過泵軸線的平面分開，常用于雙支撐蝸殼式泵。如橫軸單吸雙吸泵。
離心泵泵殼通常鑄成蝸殼形狀。 蝸殼形流動通道在流出方向上連續增加，使得其中水流的速度可以保持恒定，以減少由于流速變化引起的能量損失。 在泵的出水口處有一個擴散的錐形管。 隨著橫截面的增加，速度逐漸減小，壓力逐漸增加，水的動能轉換為勢能。 通常，在泵體的頂部設置用于排出或添加水的螺孔，以在泵啟動之前用于抽真空或澆水。
5.泵座
泵底座有法蘭孔，用于固定底板或底板。 泵殼底部設有排水螺孔，以停止泵。
