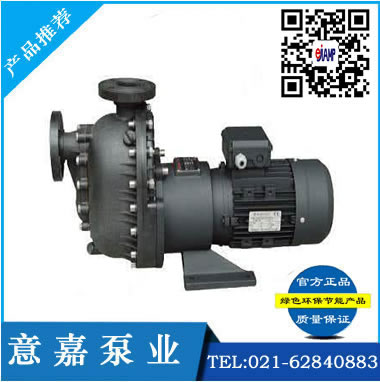

一、ZBF自吸式塑料磁力泵--產品概述:
上海意嘉泵業制造有限公司開發、生產的ZBF 型自吸式塑料磁力傳動離心泵簡稱(自吸式塑料磁力泵)是結合新型納米材料、自吸結構和磁力傳動技術,并經過意嘉泵業技術人員反復研究試驗而成功的高新技術產品,具有自吸性能、腐蝕、無泄漏等優點。自吸塑料磁力泵采用外混式軸向回水結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成,見示意圖。泵啟動后在離心力的作用下,吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物,混合物經蝸殼進入氣液分離室,隨著流速的減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內,經過多次循環,進液管道中的空氣被排凈,使泵內形成一定的真空度,達到自吸的作用。意嘉自吸塑料泵以靜密封取代動密封,使過流部件處于完全密封狀態,徹底解決了其它離心泵軸封無法避免的跑、冒、滴、漏、之弊病,過流部件的材料均采用耐腐蝕納米聚丙烯為主要材料.塑料自吸磁力泵使用范圍廣,耐腐蝕性能強,使用方便等優點.該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,廣泛應用于石油,化工,制藥,印染,電鍍,食品,環保等企業的生產流程中輸送不含顆粒雜質的腐蝕性液體,尤其適用于易燃,易暴,易揮發,有毒和貴重液體的輸送.ejiamp牌ZBF型產品符合JB/T7742-1995磁力傳動離心泵標準,為全磁力泵聯合設計的優化產品.結合國外的技術,采用外混式結構的自吸泵,該泵以增強聚丙烯為主要材料,自吸時間短,壽命長,是自動化遠程控制和流動輸送強腐蝕液體的無漏泵.
二、ZBF自吸式塑料磁力泵--型號意義:

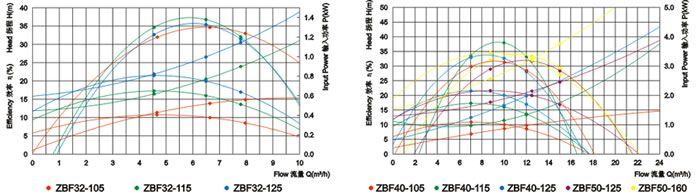

三、性能曲線:
四、性能參數:
型號 | 口徑 | 流量 (m3/h) | 揚程 (M) | 汽蝕余量 (NPSH)r(m) | 電機功率 (KW) | 轉速 (r/min) | 電壓 (V) | 頻率 (HZ) | |
進口 | 出口 | ||||||||
ZBF32-105 | 32 | 32 | 6.5 | 10 | 5 | 0.75 | 2900 | 380 | 50 |
ZBF32-115 | 16 | 5 | 1.1 | 2900 | 380 | 50 | |||
ZBF32-125 | 20 | 5 | 1.5 | 2900 | 380 | 50 | |||
ZBF40-105 | 40 | 40 | 10 | 10 | 5 | 1.1 | 2900 | 380 | 50 |
ZBF40-115 | 16 | 5 | 1.5 | 2900 | 380 | 50 | |||
ZBF40-125 | 20 | 5 | 2.2 | 2900 | 380 | 50 | |||
ZBF50-125 | 50 | 50 | 12.5 | 20 | 5 | 3 | 2900 | 380 | 50 |
ZBF50-160 | 32 | 5 | 4 | 2900 | 380 | 50 |
