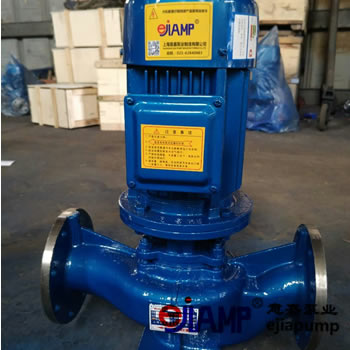

單級管道離心泵是一種常見且應用廣泛的流體輸送設備，在工業生產、市政供水、農業灌溉等眾多領域都發揮著重要作用。深入了解其工作原理，對于正確使用、維護和優化該設備具有重要意義。
一、基本結構
?單級管道離心泵主要由泵體、葉輪、泵軸、軸承、密封裝置、進出口管道等部件組成。
?泵體是容納和引導流體流動的外殼，通常具有特定的流道設計，以確保流體能夠順暢地進入和流出泵體。其材質根據輸送介質的性質和工作條件的要求而定，常見的有鑄鐵、不銹鋼等。
?葉輪是單級管道離心泵的核心部件，它安裝在泵軸上，由多個彎曲的葉片組成。葉輪的旋轉是實現流體能量轉換的關鍵。當葉輪旋轉時，葉片會對流體施加離心力，使流體獲得動能和壓力能。葉輪的材質和設計也會根據不同的應用場景進行選擇和優化，以提高泵的性能和效率。
?泵軸用于連接葉輪和驅動電機，將電機的轉矩傳遞給葉輪，使其旋轉。泵軸需要具備足夠的強度和剛度，以承受葉輪旋轉時產生的力和扭矩。
?軸承用于支撐泵軸，減少泵軸在旋轉過程中的摩擦和磨損。常見的軸承類型有滾動軸承和滑動軸承，根據泵的工作條件和負荷要求進行選擇。
?密封裝置的作用是防止泵體內的流體泄漏到外部，同時也防止外界的空氣進入泵體，影響泵的正常工作。常見的密封形式有機械密封、填料密封等。
?進出口管道則用于連接泵體和外部的流體系統，將需要輸送的流體引入泵體，并將經過泵體增壓后的流體輸送到指定的位置。
二、工作原理概述
?單級管道離心泵的工作原理基于離心力的作用。當電機帶動泵軸旋轉時，葉輪也隨之旋轉。葉輪內部的流體在葉輪的帶動下，一起做高速旋轉運動。由于離心力的作用，流體被甩向葉輪的邊緣，從葉輪的出口流出，進入泵體的蝸殼流道。在蝸殼流道中，流體的流速逐漸降低，部分動能轉化為壓力能，使流體的壓力升高。
?由于葉輪中心的流體被甩向邊緣，在葉輪中心形成了一個低壓區域。在這個低壓區域的作用下，外部的流體通過進口管道被吸入到葉輪的中心。這樣，在葉輪的連續旋轉下，流體就不斷地被吸入和排出，實現了流體的連續輸送。
三、能量轉換過程分析
?在單級管道離心泵的工作過程中，涉及到能量的轉換和傳遞。具體來說，主要包括以下幾個能量轉換過程：
（一）電能轉換為機械能
?當電機接通電源后，電機內部的定子繞組會產生旋轉磁場，轉子在旋轉磁場的作用下開始旋轉。電機將輸入的電能轉換為機械能，通過泵軸傳遞給葉輪，使葉輪獲得旋轉的動力。
（二）機械能轉換為流體的動能
?葉輪在旋轉過程中，葉片對流體施加了離心力。流體在離心力的作用下，獲得了沿葉輪半徑方向的速度，即流體的動能增加。這個過程是機械能向流體動能的轉換過程。
（三）流體動能轉換為壓力能
?當流體從葉輪的出口流出后，進入泵體的蝸殼流道。蝸殼流道的形狀逐漸擴大，流體的流速逐漸降低。根據伯努利方程，流體的動能會部分轉化為壓力能，使流體的壓力升高。這樣，單級管道離心泵就實現了對流體的增壓作用，將機械能最終轉換為流體的壓力能。
四、性能參數及影響因素
?單級管道離心泵的性能參數主要包括流量、揚程、功率、效率等。這些性能參數之間相互關聯，并且受到多種因素的影響。
（一）流量
?流量是指單位時間內通過泵的流體體積，通常用立方米/小時（m3/h）或升/分鐘（L/min）等單位表示。流量的大小與葉輪的直徑、轉速、葉片的形狀和數量等因素有關。一般來說，葉輪直徑越大、轉速越高、葉片數量越多，泵的流量就越大。
（二）揚程
?揚程是指泵能夠將流體提升的高度，通常用米表示。揚程的大小與葉輪的直徑、轉速、葉片的彎曲程度等因素有關。葉輪直徑越大、轉速越高、葉片的彎曲程度越大，泵的揚程就越高。
（三）功率
?功率是指泵在單位時間內所消耗的能量，通常用千瓦（kW）表示。功率的大小與流量、揚程等因素有關。根據能量守恒定律，泵的輸入功率等于輸出功率加上損失功率。輸出功率用于提升流體的能量，而損失功率則主要包括機械損失、容積損失和水力損失等。
（四）效率
?效率是指泵的輸出功率與輸入功率之比，通常用百分比表示。效率的高低反映了泵對能量的利用程度。影響泵效率的因素主要有葉輪的設計、制造精度、流體的性質、運行工況等。在實際應用中，應盡量選擇效率高的泵，以降低能源消耗。
五、應用領域及特點
?單級管道離心泵由于其結構簡單、性能可靠、維護方便等特點，在許多領域都得到了廣泛的應用。
（一）工業領域
?在工業生產中，單級管道離心泵常用于輸送各種液體介質，如清水、污水、化工原料、石油產品等。例如，在化工生產中，用于輸送各種腐蝕性的化學溶液；在石油開采和煉油過程中，用于輸送原油、成品油等。
（二）市政供水領域
?在城市的供水系統中，單級管道離心泵被廣泛應用于自來水的輸送和增壓。它能夠將水源地的水輸送到城市的各個區域，滿足居民的生活用水和工業用水需求。
（三）農業灌溉領域
?在農業生產中，單級管道離心泵可用于農田的灌溉和排水。它能夠將水源地的水輸送到農田中，為農作物提供灌溉用水；在雨季或排水不暢的情況下，還可以用于農田的排水，防止農作物受災。
?單級管道離心泵的特點主要包括：結構緊湊，占地面積小；運行平穩，噪音低；流量和揚程范圍廣，能夠滿足不同用戶的需求；維護方便，使用壽命長等。
?單級管道離心泵通過葉輪的旋轉，利用離心力的作用實現了對流體的吸入和排出，并將機械能轉換為流體的壓力能和動能。了解其工作原理、性能參數和應用特點，對于合理選擇和使用單級管道離心泵具有重要的指導意義。在實際應用中，應根據具體的工作要求和流體特性，選擇合適的泵型和參數，以確保泵的高效、穩定運行。
