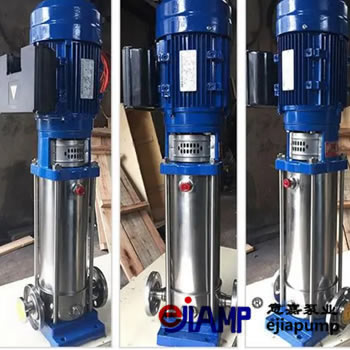

CDLF不銹鋼立式多級離心泵工作原理

CDLF不銹鋼立式多級離心泵是一種高效、可靠的流體輸送設備，廣泛應用于水廠過濾與輸送、高層建筑增壓、工業增壓及液體輸送等多個領域。其工作原理主要基于離心力的作用，通過葉輪的旋轉來產生動力，從而實現流體的輸送。下面將詳細介紹CDLF不銹鋼立式多級離心泵的工作原理及其關鍵組成部分。

CDLF不銹鋼立式多級離心泵的工作原理可以概括為：電機驅動軸上的葉輪高速旋轉，液體在葉輪的作用下產生離心力，從而被拋向葉輪的外緣。隨著葉輪的旋轉，液體在泵體內逐級增壓，并通過出口管道排出。這一過程中，各級葉輪和導葉相互配合，使液體能夠平穩、高效地通過泵體。

1. 定子部分：定子部分主要由吸入段、中段、吐出段和導葉等組成。這些部件通過拉緊螺栓緊固在一起，構成了一個密閉的工作室，為液體提供了流動的通道。

2. 轉子部分：轉子部分是離心泵的核心組件，包括軸、葉輪、平衡盤和軸套等。軸負責傳遞電機產生的動力給葉輪，使其能夠高速旋轉。葉輪則是直接作用于液體的部件，通過其旋轉產生離心力。平衡盤用于平衡軸向力，確保泵的穩定運行。軸套則起到保護軸的作用，防止液體對軸造成腐蝕或磨損。

3. 軸承部分：軸承部分包括滾動軸承和滑動軸承兩種類型。滾動軸承主要由軸承體、軸承和軸承壓蓋等組成，采用油脂潤滑，適用于高速運轉的場合。滑動軸承則由軸承體、軸承蓋、軸瓦等部件組成，采用稀油潤滑，適用于重載或低速運轉的場合。

4. 軸封部分：軸封部分采用填料密封結構，由進水段和填料函體上的密封函體、填料、擋水圈等組成。這種密封結構能夠有效地防止液體泄漏，確保泵的高效運行。

當CDLF不銹鋼立式多級離心泵啟動時，電機驅動軸上的葉輪開始高速旋轉。此時，液體從吸入段進入泵體，并在葉輪的作用下產生離心力。隨著葉輪的旋轉速度增加，離心力也隨之增大，使得液體被迅速拋向葉輪的外緣。

在液體被拋向葉輪外緣的葉輪內部的壓力降低，形成低壓區。這使得更多的液體被吸入葉輪中心，從而形成一個連續的流動過程。隨著液體在葉輪間的逐級傳遞和增壓，其壓力能量逐漸增加。

當液體通過最后一級葉輪后，其壓力已經達到預定值。此時，液體通過吐出段和出口管道排出泵體，完成整個輸送過程。

性能特點及應用范圍

CDLF不銹鋼立式多級離心泵具有體積小、重量輕、效率高、節能顯著、振動噪音小、運轉平穩、使用壽命長以及外形美觀等顯著特點。該泵還具有良好的密封性能和較強的自吸能力，能夠滿足各種復雜工況下的使用需求。

因此，CDLF不銹鋼立式多級離心泵廣泛應用于鍋爐給水、壓力容器供水、熱水循環、高層建筑給水以及農田灌溉等領域。在消防增壓、水力沖洗、食品加工、醫藥制造以及化工生產等行業中也得到了廣泛應用。
