GDL立式多級管道離心泵與CDL不銹鋼多級離心泵相比

作者:管理員 來源: 日期:17-08-15 閱讀:次

GDL立式多級管道離心泵與CDL不銹鋼多級離心泵相比

VS

GDL立式多級管道離心泵CDL不銹鋼多級離心泵有比較相似的地方同樣是給管道增壓作用(管道加壓泵),GDL立式多級管道離心泵的生產工藝及相關的零配件不同于CDL不銹鋼多級離心泵,GDL立式多級管道離心泵泵體通常沒有用戶的要求為鑄鐵,泵腔里的多段體為不銹鋼或鑄鐵鑄件,泵桶都是304不銹鋼制造,CDL不銹鋼多級離心泵泵體及泵腔里的多段體全部為304不銹鋼沖壓件,相對來說GDL立式多級管道離心泵比CDL不銹鋼多級離心泵笨重而且成本也高。下面分析一下兩者的相比:

GDL立式多級管道離心泵

一、GDL型立式多級管道離心泵--產品概述:

ejiamp牌GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準,并根據JB/TQ6435-92標準設計制造的新一代產品。
水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成,進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封,用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。
本司多級泵全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

二、GDL型立式多級管道離心泵--適用范圍:

立式多級管道離心泵廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。

三、GDL型立式多級管道離心泵--產品特點:

1、水力模型先進:效率高,性能范圍廣。
2、安裝、維修方便:管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向,安裝維修極為方便。
3、外形美觀:采用優質不銹鋼外套,外形美觀。
4、更少的運行、維修費用:采用優質機械密封,耐磨損、無泄漏、使用壽命長,故障率低,具有更少的運行維修費用。
5、獨特部件、降低噪音:獨特的水力部件設計,良好的過流性能,最大地減少流動噪音。
6、立式結構,占地面積小。

四、GDL型立式多級管道離心泵--工作條件:

1、本型管道泵可輸送清水或物理化學性質類似于清水的液體;
2、液體溫度:-15℃~+120℃;
3、工作壓力:最大工作壓力<2.5Mpa,即系統壓力=入口壓力+閉閥工作時的壓力<2.5Mpa;
4、周圍環境的溫度應低于40℃,相對溫度不超過95%;
5、輸送含腐蝕性介質及熱液體時,請于訂貨時提出,以便采用特殊材質滿足使用要求。



CDL不銹鋼多級離心泵

一、產品介紹:

輕型不銹鋼立式多級泵CDLF系列(以下簡稱多級離心泵)是上海意嘉泵業制造有限公司吸取了國內外先進技術而設計制造的非自吸立式多級離心泵,采用標準立式電機和快裝式機械密封,更換非常方便。
CDL/CDLF輕型不銹鋼立式多級泵是一種多功能產品,可以輸送從自來水到工業液體的各種不同介質,適應于不同溫度、流量和壓力范圍,CDL適用于無腐蝕性液體,CDLF適用于輕度腐蝕性液體。泵的過流部分均采用不銹鋼(304\316)材料制成,可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后,以其高效節能、質量可靠、使用范圍廣等特點,深受廣大用戶的喜愛。

二、產品特征:

1、采用優良的水力模型和先進的制造工藝,大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封,可提高泵運行的可靠性及輸送介質的溫度。
3、該不銹鋼多級泵的過流部分采用不銹鋼板沖壓焊接而成,使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著,檢修方便。
5、輕型不銹鋼立式多級泵的進水口與出水口位于泵座同一水平線上,可直接用于管路當中。
6、采用標準電機,用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器,對泵干轉、缺相、過載等進行有效保護。

三、產品用途:

1、供水:水廠過濾與輸送,水廠分區送水、主管增壓、高層建筑增壓。
2、工業增壓:流程水系統、清洗系統、高壓沖洗系統、消防系統。
3、工業液體輸送:冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸和堿。
4、水處理:超濾系統、反滲透系統、蒸餾系統、分離器、游泳池。
5、灌溉:農田灌溉、噴灌、滴灌。

四、輸送介質:

1、稀薄、清潔、不含固體顆?;蚶w維的非易燃易爆液體。
2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。
3、當輸送液體的密度或粘度大于水,如需要,必須配用大功率電機。
4、泵是否適用于某一特定液體由多種因素決定,其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。

五、運行條件:

1、稀薄、干凈、非易燃易爆并不含固體顆粒或纖維的液體。
2、液體溫度:常溫型-15℃~+70℃、熱水型-15℃~+120℃。
3、環境溫度:最高+40℃。
4、海拔:最高1000m。





六、電機:

電機為全封閉,風冷式二極標準電機
防護等級:IP55
絕緣等級:F
標準電壓,
50Hz:
     1×220-230/240V
     3×200-220/346-380V
     3×220-240/380-415V
     3×380-415V

七、曲線條件:

下述條件適用于后面所示性能曲線。
1、所有曲線都基于電機在恒速2900rpm的測量值。
2、曲線容差符合ISO9906,附錄A。
3、測試采用20℃不含空氣的水,運動粘度為1mm2/s。
4、泵的使用參照加粗曲線的性能范圍,以防流量過小產生過熱和流量過大使電機過載等。

八、型號意義:

CDL     F    4 — 120
|        |     |        |
|        |     |        |______  級數×10
|        |     |
|        |     |__________ 額定流量m3/h
|        |
|        |_____________ 流過部件為不銹鋼(304或316)
|
|_________________  輕型不銹鋼立式多級離心泵

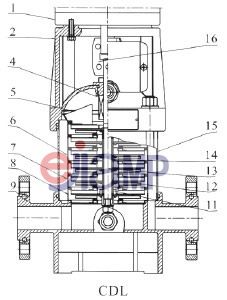

九、截面圖:



序號
零件名稱
材料
對照代號/AISI/ASTM
1
電機


2
鑄鐵
ASTM25B
4
機械密封


5
出水導葉
不銹鋼
AISI304
6
導葉
不銹鋼
AISI304
7
支撐導葉
不銹鋼
AISI304
8
導流器
不銹鋼
AISI304
11
軸承
碳化鎢

12
葉輪
不銹鋼
AISI304
13
不銹鋼
AISI304
14
葉輪隔套
不銹鋼
AISI304
15
耐壓筒
不銹鋼
AISI304
16
聯軸器
碳鋼

CDLF
3
泵頭襯里
不銹鋼
AISI304
9
進出水段
不銹鋼
AISI304
10
底座
鑄鐵
ASTM25B
CDL
9
進出水段
鑄鐵
ASTM25B
