多級泵的類型、結構圖及結構簡介

多級泵是一種常見的離心泵，它由多個葉輪組成，用于高揚程、大流量的輸送和增壓。在眾多多級泵制造商中，上海意嘉泵業是一家聲譽較高的公司，專注于水泵、排污泵等方面的服務。下面是多級泵的類型、結構和簡介：

1. 按用途分類

根據用途，多級泵可以分為農業用泵、家用泵、工業用泵等。

2. 按葉輪結構分類

根據葉輪結構，多級泵可分為平衡式葉輪泵、非平衡式葉輪泵和半平衡式葉輪泵。

3. 按進出口方向分類

根據進出口方向，多級泵可分為水平多級泵和垂直多級泵。

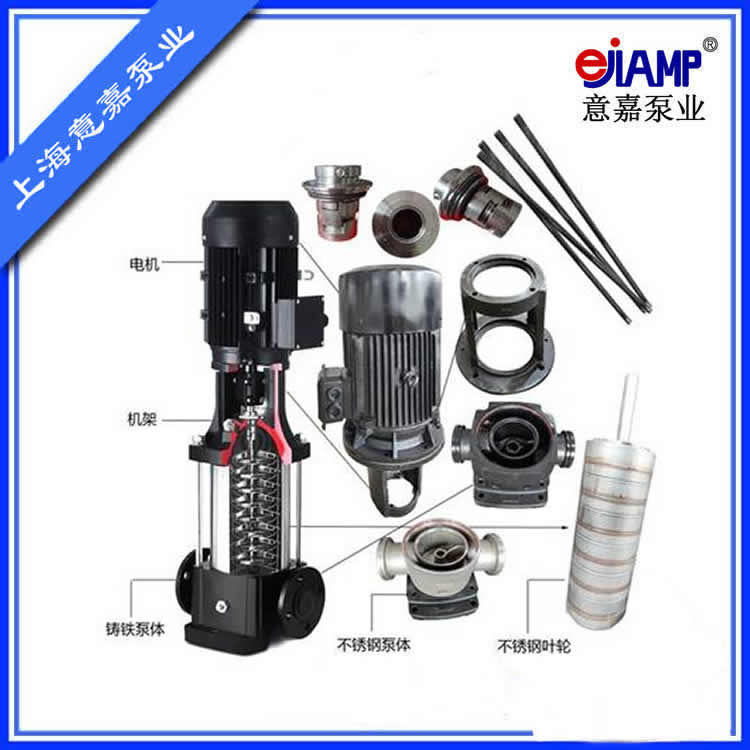

插入上海意嘉泵業公司的結構圖如下所示:

圖中所示為立式多級泵的結構圖，可以看出其主要由定子部分和轉子部分兩部分組成，其中定子部分由吸入段、中段、吐出段、導葉、次級進水段、填料函體和軸承體等分別用拉緊螺栓聯接成一體；轉子部分主要由軸、葉輪、節流軸部件、軸承和軸套等組成。

三、 多級泵的結構簡介

1. 定子部分

吸入段（進水段）、中段、吐出段（出水段）之間的密封面采用二硫化鉬潤滑脂金屬面硬密封，泵的進水段、中段、出水段之間采用拉緊螺栓連接；泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂金屬面硬密封。次級進水段用導葉分開，填料函體（尾蓋）和軸承體等分別用拉緊螺栓聯接成一體。

2. 轉子部分

正、反兩組葉輪對稱布置軸中心的兩端，大部分軸向力得到平衡，因而不需要安裝軸向平衡裝置；殘余軸向力由一對背靠背的角接觸軸承承受。

3. 密封

泵吸入段（進水段）、中段、吐出段（出水段）、次級進水段之間的靜止結合面用密封膠或二硫化鉬來密封。

總之，多級泵是一種高揚程、大流量的輸送和增壓設備，其分類、結構和特點非常豐富，廣泛應用于農業、工業、家庭等領域。而上海意嘉泵業作為一家專業的泵制造商，其產品在市場上擁有一定的知名度。
