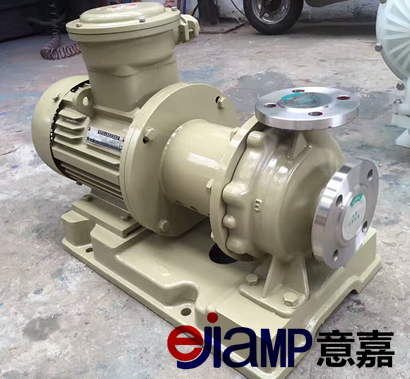

NGCQ系列(耐高溫)≤450℃（水冷卻）磁力泵是應用現代磁學原理，采用內外磁鋼推拉傳遞，磁路中間采用隔離套將液體封閉在隔離套內，以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受染。耐高溫磁力泵用在石油精制、石油化工和化學工業及其它地方輸送特殊石油、印染原料及其高溫介質產品。
產品特點：
該泵的設計具有可靠性高、使用壽命長、通用化程度高的特點。
技術參數：
性能：
流量范圍：25L/min～1700L/min
揚程范圍：8m～50m
電機功率：0.12kw～22kw


性能參數：

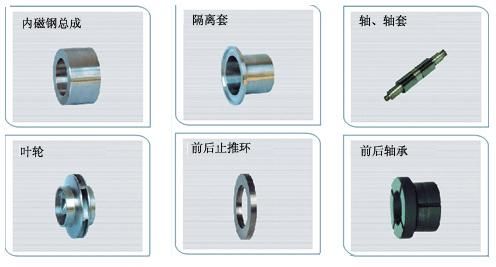

磁性聯軸器的結構
磁性聯軸器的基本原理是將若干單片磁鐵元件固定在內外支撐環上，支撐環由能形成閉合磁通路的特殊鐵制造。聯軸器的內、外磁環同步旋轉，沒有差轉，即電機與泵轉速相同。
靜止的密封隅離套位于旋轉的內磁環和外磁環之間。內磁環密閉的泵送介質中。一定磁材質量M的磁性聯軸器可傳遞的功率受內、外磁環間的間隙影響很大，這就是說，當造價相同(造價主要取決于所用磁性材料的質量大小)，則選取的問隙越小，傳遞的功率越大。因該結構泵輸送高溫液體，所以采用稀土元素／鈷元素永磁鐵材料傳遞有效扭矩。

隔離套結構
隔離套又稱密封套，篡主要功用是將泵送介質與大氣隔離開，如果高溫泵隔離套另外還被用作軸承的支撐架的話，焊縫將會由于振動(由于葉輪汽蝕或不平衡從葉輪傳遞過來)或由于前后軸承不同心而造成應力，這意味著，如果密封套只承受密封套部位內壓力產生的應力和如果滑動軸承固定在一個公共軸承體(熱屏體)內，則隔離套能夠起到壓力容器的作用，并且以最好的方式把泵送介質保持在泵內。由于泵所輸送介質溫度不同，它結構上分二種形式：在使用T—120oC～260oC范圍，隔離套采用風冷式裝置：在使用t—280oC～450oC時，隔離套分體采用承冷卻和風冷裝置，
