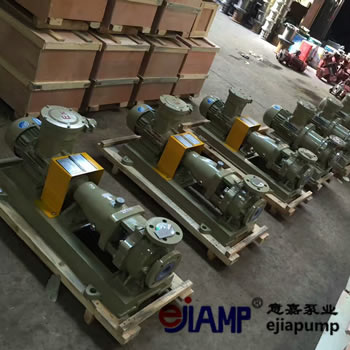

IH型臥式單級不銹鋼離心泵

IH臥式單級不銹鋼離心泵的泵蓋通過擋塊固定在中間支架上，然后通過泵體與中間支架擋塊的連接將泵蓋夾在中間。泵體為軸向吸入、徑向排出、支腳支撐，可直接固定在底座上。懸掛件通過榫頭固定在中間支架上，并由懸掛支架支撐在底座上。為方便拆卸，設計了加長聯軸器，進出口連接管、泵體、電機均可不拆卸維修。只需拆下聯軸器的中間聯軸器，就可以退出轉子部件進行維修。這是世界上常見的結構形式。

IH臥式單級不銹鋼離心泵由電機通過延長聯軸器直接驅動，從電機端看為順時針旋轉。

填料密封:泵蓋上有填料盒，用軟填料密封?？蓪⒁欢▔毫Φ乃胩盍舷?，用于密封、冷卻、潤滑和清洗。

機械密封:有兩種:單端機械密封和雙端機械密封。向密封腔內通入一定壓力的水，對兩端進行沖洗和摩擦，同時起到冷卻作用。

泵的密封形式采用填料密封或機械密封，用戶可根據需要選擇合適的密封形式。同時，允許采用與密封腔尺寸和ISO3069規定的其它結構相適應的軸封類型，如帶波紋管的機械密封和輔助葉輪密封等。

化工泵輸送介質的溫度為-20℃ ~ 105℃，必要時采用雙端密封冷卻裝置。

可輸送介質的溫度為20℃ ~+280℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理、合成纖維等行業輸送各種腐蝕性或無污染的水狀介質。

流量Q: 6.3 ~ 400 m3/h揚程H:5 ~ 132m

轉速n: 2900，1450/min功率:0.55 ~ 110 kw。

小直徑:50～200mm，高工作壓力:1.6 MPa

 IH系列泵共有29種基本型式，其中22種2900和1450/min雙速泵經過a、B葉輪直徑改造，達到112種規格。

V。型號意義:

【上海意嘉泵業制造有限公司】是一家IH臥式單級不銹鋼離心泵，不銹鋼離心泵，循環泵，耐腐蝕離心泵，化工離心泵，單級單吸離心泵，高溫管道離心泵耐離心泵，工作原理，離心泵價格及離心泵生產廠家。

IH臥式單級不銹鋼離心泵可根據不同的使用條件配備不同類型的機械密封，如單端平衡與不平衡內裝、雙端平衡與不平衡、外裝機械密封等。/根據選用的密封件類型不同，其使用方法和注意事項也不同。詳情請參考機械密封安全。

安裝使用說明書，GB3215-82《煉油、化工和石油化工過程用管道離心泵通用技術條件》，以下只是幾個通用的注意事項。

1。因為機械密封一般適用于無懸浮顆粒的清潔介質，所以新安裝的管道系統和儲液灌應仔細清洗，防止固體雜質進入機械密封端面，使密封失效。

2。在易結晶的介質中，使用機械密封時應注意頻繁沖洗。停止后和重新啟動前，清潔機械密封上的晶體。

3。小心地拆除機械密封，不要用錘子或鐵器敲打，以免損壞動、靜環的密封面。

4。如果有無法清除的污垢，盡量清除，沖洗后再清除，以免損壞密封件。

5。安裝機械密封前，檢查所有密封元件是否失效或損壞，如有則修理或更換。

6。動環和靜環之間的相對摩擦密封面應嚴格檢查，不允許有輕微的擦傷、磕碰等缺陷。所有其他部件，包括泵體、葉輪、密封腔等。裝配前應徹底清洗，特別是動、靜環的端面，應用干凈柔軟的布或棉紗仔細擦拭，然后涂上一層干凈的潤滑脂或機油。

7。組裝時注意消除偏差。緊固螺釘時，均勻地擰緊螺釘，以避免偏斜和密封失效。

8。正確調整彈力黃的壓縮量。泵安裝后，用手拉轉子時，應感覺到

感覺封彈黃不僅有一定的壓縮量，還能輕快靈活的旋轉，沒有咬的感覺。如果感覺太緊或者椎間盤不動，就要適當放松。

9。對于帶外部沖洗的機械密封，啟動前應開啟沖洗波，使密封腔充滿密封液。停車時，先停泵，再關閉密封沖洗液。
