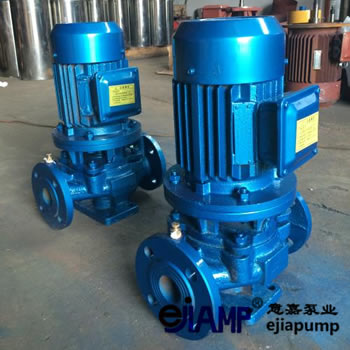

管道離心泵裝配順序

單級管道離心泵是葉輪由軸帶動高速旋轉，葉片之間的液體也必須隨之旋轉。在離心力的作用下，液體從葉輪中心被甩向外緣并獲得能量，高速離開葉輪外緣，進入蝸殼泵殼。在蝸殼內，液體由于流道的逐漸擴大而減速，然后將一部分動能轉化為靜壓能，再以較高的壓力流入排出管道，被送到需要的地方。當液體從葉輪中心流向外緣時，葉輪中心形成一定的真空。由于儲罐液面上方的壓力大于泵入口處的壓力，液體被持續(xù)壓入葉輪。只要葉輪保持轉動，液體就會不斷地被吸出和排出。單級離心泵由葉輪、泵體、泵蓋、泵軸、軸承體、軸承和密封組成。

1。提前擰緊相應零件上的連接螺栓和油封。

2。放置O型圈、紙墊、毛氈等。分別放在相應的部位。

3。依次將密封圈、填料、填料環(huán)和填料壓蓋安裝到泵蓋中。

4。將滾動軸承安裝在軸上，然后安裝到懸架中，關閉壓蓋，壓緊滾動軸承，在軸上放一個擋水環(huán)。

5。將軸安裝到軸上，然后將泵蓋安裝到懸架上，然后安裝并擰緊葉輪、止動墊圈、葉輪螺母等。，然后將上述部件裝入泵體，擰緊泵體與泵蓋的連接螺栓。

6。聯(lián)軸器應得到保證。有一定間隙時，應調整同心度。外圓上、下、左、右≤0.1mm，端面≤0.3mm。
