CDLF32-110FSWSC不銹鋼立式多級泵

CDLF32-110FSWSC不銹鋼立式多級泵產品介紹：

CDLF32-110FSWSC 不銹鋼立式多級泵是一種單吸多級分段離心泵，適用于輸送不含固體顆粒的液體。輸送介質溫度為-20℃ ~ 105℃，允許進口壓力為0.6MPa. 不銹鋼多級泵不足:可以獲得高揚程，但不能獲得高流量。

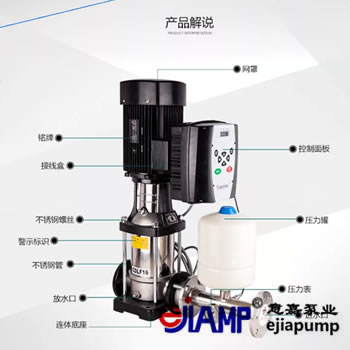

CDLF32-110FSWSC不銹鋼立式多級泵的組成
1。不銹鋼多級泵的定子主要由吸入段、中段、排出段和導葉等組成。不銹鋼多級泵一般是水平吸入，垂直排出；鍋爐不銹鋼多級泵的進出口垂直向上。
2。不銹鋼多級泵的轉子主要由軸、葉輪、平衡板和軸套組成。軸向力由平衡盤平衡。
3。不銹鋼多級泵軸承主要由軸承體、軸承和軸承壓蓋組成。
4。不銹鋼多級泵軸封采用軟填料密封，主要由密封體、填料、擋水環等組成。在入口部分和尾蓋上。通常，不銹鋼多級泵的水封水來自泵內的壓力水。不銹鋼多級鍋爐泵的水封水來自外部供水。

CDLF32-110FSWSC不銹鋼立式多級泵工作原理：

不銹鋼多級泵離心泵是離心泵的一種。它也是依靠葉輪的轉動來獲得離心力，使氣體密度達到機械真空泵的工作范圍時將物料抽出，從而逐漸獲得高真空。
不銹鋼多級泵中裝有適量的水作為工作流體。當葉輪順時針旋轉時，水被葉輪甩向四周。由于離心力，水形成了由泵腔形狀決定的近似值。
在一個等厚的閉合環中。水環下部的內表面剛好與葉輪輪轂相切，水環上部的內表面剛好與葉片頂部接觸。其實葉片在水環中是有一定插入深度的。此時，葉輪輪轂與水環之間形成一個月牙形的空間，這個空間被葉輪分成幾個與葉片數量相等的小空腔。
如果以葉輪下部為0°為起點，則之前葉輪旋轉180°時，小腔的容積會由小變大，并與端面上的吸入口相通。此時氣體會被吸出，吸完之后小腔會與吸口隔離。當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口連通時，氣體從泵中排出。綜上所述，不銹鋼多級泵是一種變?nèi)莘e離心泵，因?yàn)樗峭ㄟ^改變泵腔容積來實現吸入、壓縮和排出。
振動解決方案
CDLF32-110FSWSC不銹鋼立式多級泵運行時振動大主要有六個原因:
1。電機軸與泵軸同軸度超過規定；
2。泵軸彎曲或轉子不平衡；
3。葉輪內有異物或葉輪摩擦；
4。轉子和外殼之間的摩擦；
6。底座螺栓松動。長沙多級泵運行振動的解決方案:
1。對準聯軸器；
2。校直軸，對轉子進行動平衡；
3。清洗葉輪或更換葉輪；
4。調整轉子和外殼之間的間隙；
5。調整間隙或更換軸承；
6。擰緊底座螺栓。

1。為了避開管道，閥門的重量和管道熱應力產生的力和力矩超過了泵進出口處允許的外載荷。泵的吸入和排出管道上應設置管道支架。泵噴嘴的容許載荷應由泵制造商提供。
2。對于垂直進口或出口的泵，為了減小作用在泵管口上的作用力，管口上方的管道必須設置管架，管架的平面位置應盡可能靠近管口，可用管廊縱梁支撐管道，因此泵往往布置在管廊下方。
3。為了提高泵的吸入性能，應盡可能縮短泵的吸入管路，盡可能少地使用大曲率半徑的彎管，以減少管路的阻力損失。為防止管道離心泵產生氣蝕，泵吸入管應盡可能避開積聚氣體的袋狀部分。當無法避免時，雙吸泵應設置在口袋部分。為避免雙向吸入臥式離心泵的汽蝕，雙吸入管應對稱布置，以保證兩側流量分布均勻。垂直管道由彎頭直接連接，但泵的軸線必須垂直于彎頭所在的平面。此時，入口管道應盡可能短，先將彎頭連接到異徑管，然后連接到入口法蘭。在其他條件下，在泵進口前，非金屬泵進出口管道上的閥門重量不應小于泵體上的閥門重量，并應設置管架，防止壓壞泵體和開關閥門時，閥門前后的管道發生扭曲。
4。蒸汽往復泵的排氣管應少轉彎，在可能積聚冷凝水的地方應設置排氣管，如果排氣量大應安裝消音器。進汽管道應在進汽閥前設置冷凝水排水管，以防止水沖擊汽缸。
