CQ系列磁力驅動泵選型|意嘉磁力泵
.jpg)
磁力泵在工業領域用途非常廣泛，為什么叫磁力驅動泵呢？因為磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。磁力泵分為CQ磁力驅動泵、ZCQ自吸式磁力驅動泵、CQB磁力驅動離心泵、CQB-G耐高溫磁力氣動離心泵、CQB-F氟塑料磁力驅動泵等諸多磁力泵系列，下面為CQ磁力驅動泵選型
一、CQ系列磁力驅動泵--概 述：
意嘉泵業生產的ejiamp牌CQ磁力驅動泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵，當原動機帶動外磁鋼轉子時，通過磁場的作用驅動內磁鋼轉子同步旋轉，而內磁鋼轉子和葉輪連成一體，從而達到無接觸帶動葉輪轉動之目的。由于液體被封閉在靜止的隔離套內，所以磁力泵是一種全封閉、無泄漏的泵型，因此完全杜絕了機械密封離心泵不可避免的跑、冒、滴、漏的弊病。
磁力驅動泵在石油、化工、制藥、電子等眾多領域，越來越多的廠家，對其輸送的介質都要求無泄漏的工藝環境，迫切需要選擇理想的泵型，我公司生產的CQ系列磁力驅動泵吸收了國內外領先水平的磁力泵生產新技術、新材料、新工藝，成功的解決了目前國內磁力泵的隔離套、葉輪等部件易損壞的技術難題，使其性能更加完美。CQB、IMD、CQ、CQF系列磁力泵經過使用單位長時間的生產性連續運行考驗，越來越多的用戶確信他們所選的是最安全、最可靠的泵型，我們將一如既往的為廣大用戶提供更加優質的服務。
二、CQ系列磁力驅動泵--用 途：
CQ系列不銹鋼磁力泵的過流部件采用不銹鋼（304、316、316L）制成，廣泛應用于石油、化工、制藥、電鍍、環保、水處理、國防等部門，是輸送易燃、易爆、有毒和貴重液體的理想設備，是創建無泄漏、無污染文明車間的最佳選擇。適用溫度：-20℃～100℃。
三、CQ系列磁力驅動泵--防漏設計：
以靜密封取代動密封，利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。
四、CQ系列磁力驅動泵--操作原理：
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。

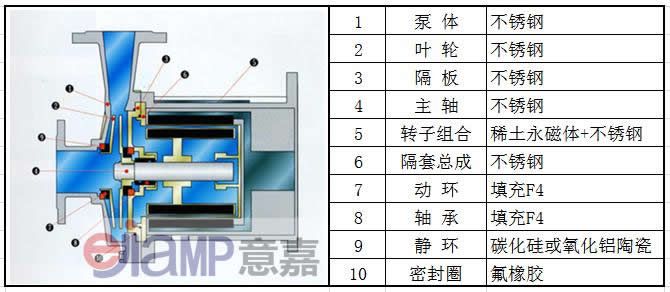

五、結構與材料：
六、型號意義：

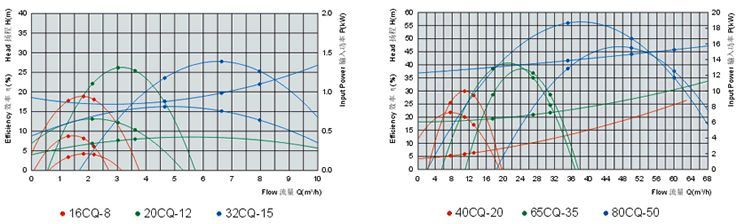

七、性能曲線：
八、規格及參數：
|
性能數據 |
流量范圍 |
1.2~60m3/h
|
|
揚程范圍 |
5~50m
|
|
|
介質溫度 |
-20℃＜T＜+100℃
|
|
|
環境溫度
|
不超過40℃
|
|
|
最高工作壓力
|
泵吸入口壓力+泵揚程≤1.0MPa
|
|
|
電機數據
|
配套功率
|
0.12KW~22KW
|
|
電壓
|
380V、440V
|
|
|
頻率
|
50HZ、60HZ
|
|
|
轉數
|
2900r/min
|
|
|
防護等級
|
IP54/IP55
|
|
|
絕緣等級
|
F
|
|
|
材料
|
泵體、泵蓋、葉輪
|
ZG1Cr18Ni9Ti
|
|
泵軸
|
1Cr18Ni9Ti
|
|
型號
|
軟管式接口
|
流量 (m3/h)
|
揚程
(m) |
電機功率(KW)
|
電壓V
|
|
|
進口
|
出口
|
|||||
|
16CQ-8
|
16
|
12
|
1.5
|
8
|
0.18
|
220/380
|
|
20CQ-12
|
20
|
12
|
3
|
12
|
0.37
|
220/380
|
|
25CQ-15
|
25
|
20
|
6.6
|
15
|
1.1
|
380
|
|
32CQ-15
|
32
|
25
|
6.6
|
15
|
1.1
|
380
|
|
32CQ-25
|
32
|
25
|
6.6
|
25
|
1.1
|
380
|
|
40CQ-20
|
40
|
32
|
10.8
|
20
|
2.2
|
380
|
|
40CQ-32
|
40
|
32
|
12
|
32
|
4
|
380
|
|
50CQ-25
|
50
|
40
|
14.4
|
25
|
4
|
380
|
|
50CQ-32
|
50
|
40
|
13.2
|
32
|
4
|
380
|
|
50CQ-50
|
50
|
32
|
7.8
|
50
|
5.5
|
380
|
|
65CQ-25
|
65
|
50
|
16.8
|
25
|
5.5
|
380
|
|
65CQ-32
|
65
|
50
|
27
|
32
|
7.5
|
380
|
|
80CQ-32
|
80
|
65
|
51
|
32
|
11
|
380
|
|
80CQ-50
|
80
|
65
|
51
|
50
|
15
|
380
|
|
100CQ-32
|
100
|
80
|
60
|
32
|
15
|
380
|
|
100CQ-50
|
100
|
80
|
60
|
50
|
18.5
|
380
|
| 注:表中16CQ-8---100CQ-50都可配防爆電機 | ||||||
