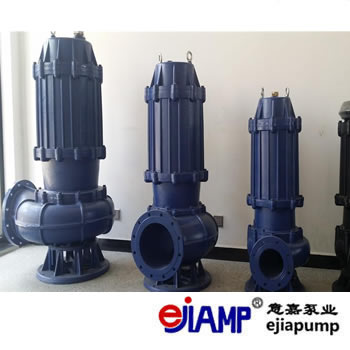

150WQ160-20-18.5_無堵塞潛水排污泵

QW無堵塞潛水排污泵產品概述：

QW潛水排污泵，QW潛水排污泵采用大流道防堵塞液壓元件設計，大大提高了污物通過能力，可有效通過5倍直徑泵徑及直徑50左右的固體顆粒。
設計合理，電機配套合理，效率高，節能效果顯著。
機械密封采用雙通道串聯密封，采用硬質耐磨碳化鎢制成，經久耐用，耐磨，可使泵安全連續運行800小時以上。
該泵結構緊湊，體積小，移動方便，安裝方便，無需建泵房，可潛入水中工作，大大降低了工程造價。
泵油室有油水探頭。當泵側機械密封損壞時，水進入油室，探頭產生信號保護泵。
可配全自動安全保護控制柜可根據用戶需要對泵的漏水、漏水、過載、超溫等進行監測，以保證泵的可靠安全運行。
雙導軌自動聯軸器安裝系統給泵的安裝和維護帶來了極大的方便，而且人們無需為此進出油槽。
浮球開關可以根據需要的水位改變。
自動控制泵的停止和啟動，無需特殊監督。
確保電機在使用揚程范圍內沒有過載。

根據使用場合，電機可采用水套外置第三方循環冷卻系統，保證電泵在無水干燥狀態下安全運行。
有兩種安裝方式，固定式自動聯軸器安裝和移動式自由安裝，可以滿足不同的使用場合。
結構說明QW型無堵塞潛水排污泵由電機和泵兩部分組成，由隔油室和機械密封組件隔開。它是一種機電一體化產品。電機和泵共用同一軸轉子。整個泵體長度短，結構緊湊。
配備多種保護裝置，使泵運行可靠，其主要組成如下： 信號線1：配備全節水泵控制柜，實現多-泵的方向保護，包括漏水、缺相、短路、過熱、電機過載等項目。
電機定子 8：使用 B 或 F 級絕緣。
漏水探頭11：該部件安裝在油室內。當機械密封損壞時，水進入油室，探頭可以通過控制系統發出信號保護泵。
機械密封13：采用雙通道串聯密封，采用新型硬質耐腐蝕碳化鎢材料，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單通道或雙通道結構，通過能力強，可通過大塊物料和纖維廢料，減少堵塞和纏結故障。
泵體15：與葉輪配合，使泵具有高效率。
密封圈18：安裝在泵體的口環處。當葉輪因運轉而磨損時，可更換密封圈，以保證泵的高效運轉。
1。獨特的單片或雙片輪結構大大提高了污物通過能力，可有效通過泵直徑兩倍的纖維材料和直徑約50的固體顆粒。
2.機械密封采用新型堅硬、耐腐蝕的鈦和鎢材料，可使泵安全連續運行8000小時以上。
3.整體結構緊湊，體積小，噪音低，節能顯著。
檢修方便，無需建泵房，潛入即可工作，大大降低工程造價。
4。密封油腔內裝有高精度干擾漏水檢測傳感器，定子繞組內嵌熱敏元件，自動保護水泵電機。
5.可根據用戶需要配備全自動控制柜，自動保護水泵漏水、漏水、過載、超溫，提高了產品的安全性和可靠性。
6。浮球開關可根據所需液位的變化自動控制泵的啟停。不需要專人看管，使用起來極其方便。
7。 WQ無堵塞潛水排污泵可根據用戶需要配備雙導軌自動聯軸器安裝系統，給安裝和維護帶來更大的方便，無需人員進入集水槽。
8.可整機使用，電機不會過載。
9。潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統和移動式自由安裝系統。

150WQ160-20-18.5_無堵塞潛水排污泵--技術參數：
