ISG型立式單級管道離心泵

ISG型立式單級管道離心泵是利用葉輪旋轉而使水發生離心運動來工作的。水泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水發生離心運動，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的壓水管路。
離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。

1、葉輪是單級離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
3、立式管道泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件。
4、滑動軸承使用的是透明油作潤滑劑的，加油到油位線。太多油要沿泵軸滲出，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度最高在85度，一般運行在60度左右。
5、密封環又稱減漏環。
6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空。

ISG立式單級管道離心泵--特點

泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路這中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封合采用硬質合金材質，耐磨密封，能有效地增長機械密封地使用壽命。
安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
可根據管路布置的要求采用泵的豎式和橫式安裝。

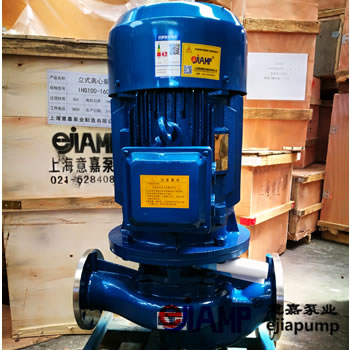

產品展示
