CDLF12,20,32,42,65立式不銹鋼多級泵產品結構圖

CDLF立式不銹鋼多級泵是采用國際上同類產品中先進的技術制造而成，其大優點是采用先進水力模型設計，高效率，低能耗，低噪音。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，具有超強的使用壽命，避免產生二次污染。軸封采用集裝式機械密封，無泄漏。電機采用鋁外殼，進口軸承，絕緣等級F級。泵運轉穩定性強，低噪音，整機質量可靠，外形美觀、體積小、重量輕、運輸安裝方便，是理想的綠色環保、節能的水泵。

立式不銹鋼多級泵典型應用

1、市政供水及增壓

2、工業循環系統及加工系統

3、鍋爐給水及冷凝液系統

4、環保水處理，滲透分析系統

5、農業灌溉及脫水

6、工業廠房清洗及各種清洗工作

7、（其他）許多專門用途

立式不銹鋼多級泵應用范圍

普通型適用于液體傳輸，冷熱清潔水，軟化水的循環和增壓。

不銹鋼型亦適用于微堿水、脫礦物質水、蒸餾水、游泳池水及其含氯化物液體，但液體允許溫度需要降低。

工作條件

    冷熱清潔的，非易燃易爆并不含有固體顆?；蚶w維的液體；

    液體溫度：常溫型-15℃至+70℃，熱水型+70℃至+120℃；

    環境溫度：高+40℃；

    小入口壓力：根據NPSH曲線+小安全揚程量0.5米水頭。
性能曲線及性能表說明

    1、 所有曲線都基于3*380V，50Hz，電機在恒速2900r/min的測量值。電機為可變電壓電機；

    2、測量采用自由空氣下20℃的水，運動粘度r=1mm2/s；

    公差參照ISO2584附件B標準

    3、泵的使用參照加粗曲線的性能范圍，以防止過熱造成危險。

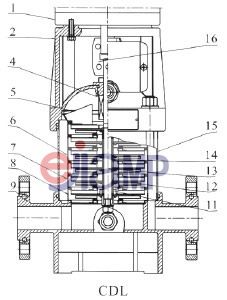

CDLF12,20,32,42,65立式不銹鋼多級泵產品結構圖：

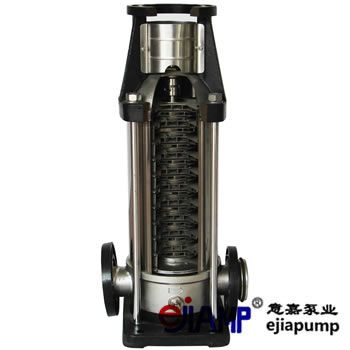

CDLF不銹鋼立式多級泵解剖圖

立式不銹鋼多級泵進口壓力

如果泵中的壓力低于輸送液體的蒸汽壓力、可能發生氣蝕，確保泵進口側有一小壓力，大吸程H[m]可按下式計算：

H=Pb*10.2-NPSH-Hf-Hv-Hs

Pb=大氣壓力[bar]（大氣壓力可設定為1bar）

在閉式系統中，Pb為系統壓力[bar]

NPSH=凈正吸頭[m]（可從NPSH曲線上泵可能的大流量處讀取）

Hr=入口的管路損失[m]

Hv=蒸汽壓力[m]

Hs=安全余量=小0.5m水頭

如計算所得H為正值，泵可在大吸程H情況下運行。

如計算所得H為負值，必須有一小進口壓力H的水頭。

檢查確保泵換?沒有處于氣蝕狀態

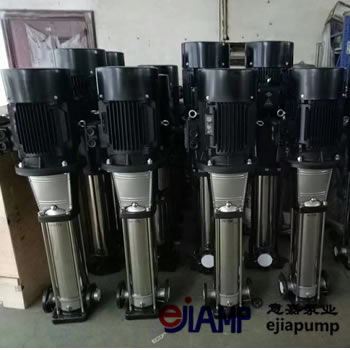

產品展示
