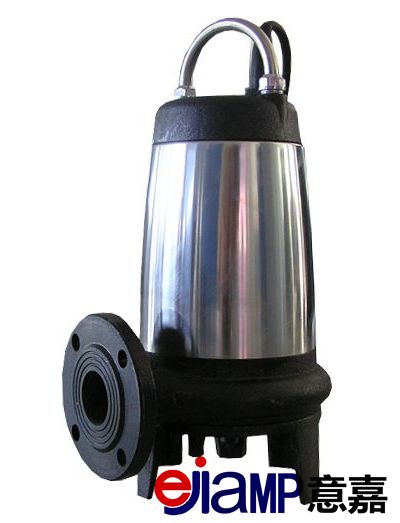

新型WQ無堵塞排污泵工作原理||意嘉泵業推薦新產品
一、新型WQ無堵塞排污泵--適用范圍:
ejiamp牌新型WQ無堵塞排污泵是在引用國內先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，無堵塞潛水排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維的介質。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
該泵水力性能先進、成熟，產品經測試各項性能指標均達到有關標準規定，產品投放市場后以其獨特的功效，可靠的性能，穩定的質量受到廣大用戶的歡迎和好評。
二、新型WQ無堵塞排污泵--產品特點:
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用雙道串聯密封，材質為硬質耐腐碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。
4、泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。
5、泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。
6、可根據用戶需要配備全自動安全保護控制柜，對泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。
7、雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。
8、浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
9、在使用揚程范圍內保證電機動行不過載。
10、根據使用場合電機可采用水套式外循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。
11、安裝方式有固定自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。
三、新型WQ無堵塞排污泵--使用條件:
1、排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品工作運行時必須完全潛入水中，但潛水深度不得超過10m；
6、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
注意：在選型或安裝使用前務必使泵實際使用條件符合以上條款，確保產品的正確使用！
四、產品適用場合：
1、工廠商業嚴重污染廢水的排放。
2、城市污水處理廠排水系統。
3、住宅區的污水排水站。
4、人防系統排水站。
5、醫院、賓館的污水排放。
6、市政工程、建筑工地。
7、勘探、礦山配套附機。
8、農村沼氣池農田灌溉。
9、自來水廠的給水裝置。

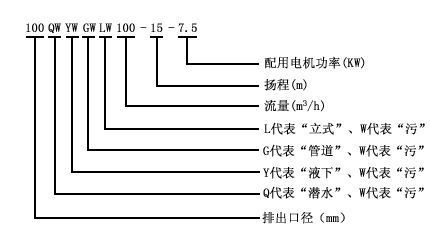

五、型號意義:
WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。
其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。
電機定子：采用B級或F級絕緣。
漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體：與葉輪配用，使得泵具有高的效率。
密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保證泵以最佳效率運行。
|
型號
|
口徑
(mm) |
流量
(m3/h) |
揚程
(m) |
功率
(kw) |
轉速
(r/min) |
效率
(%) |
| QW25-8-15-1.1 |
25
|
8
|
15
|
1.1
|
2825
|
38.5
|
| QW32-12-15-1.1 |
32
|
12
|
15
|
1.1
|
2825
|
40
|
| QW40-15-15-1.5 |
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
| QW40-15-30-2.2 |
40
|
15
|
30
|
2.2
|
2840
|
48
|
| QW50-20-7-0.75 |
50
|
20
|
7
|
0.75
|
1390
|
54
|
| QW50-10-10-0.75 |
50
|
10
|
10
|
0.75
|
1390
|
56
|
| QW50-20-15-1.5 |
50
|
20
|
15
|
1.5
|
2840
|
55
|
| QW50-15-25-2.2 |
50
|
15
|
25
|
2.2
|
2840
|
56
|
| QW50-18-30-3 |
50
|
18
|
30
|
3
|
2880
|
58
|
| QW50-25-32-5.5 |
50
|
25
|
32
|
5.5
|
2900
|
53
|
| QW50-20-40-7.5 |
50
|
20
|
40
|
7.5
|
2900
|
55
|
| QW65-25-15-2.2 |
65
|
25
|
15
|
2.2
|
2840
|
52
|
| QW65-37-13-3 |
65
|
37
|
13
|
3
|
2880
|
55
|
| QW65-25-30-4 |
65
|
25
|
30
|
4
|
2890
|
58
|
| QW65-30-40-7.5 |
65
|
30
|
40
|
7.5
|
2900
|
56
|
| QW65-35-50-11 |
65
|
35
|
50
|
11
|
2930
|
60
|
| QW65-35-60-15 |
65
|
35
|
60
|
15
|
2930
|
63
|
| QW80-40-7-2.2 |
80
|
40
|
7
|
2.2
|
1420
|
52
|
| QW80-43-13-3 |
80
|
43
|
13
|
3
|
2880
|
50
|
| QW80-40-15-4 |
80
|
40
|
15
|
4
|
2890
|
57
|
| QW80-65-25-7.5 |
80
|
65
|
25
|
7.5
|
2900
|
56
|
| QW100-80-10-4 |
100
|
80
|
10
|
4
|
1440
|
62
|
| QW100-110-10-5.5 |
100
|
110
|
10
|
5.5
|
1440
|
66
|
| QW100-100-15-7.5 |
100
|
100
|
15
|
7.5
|
1440
|
67
|
| QW100-85-20-7.5 |
100
|
85
|
20
|
7.5
|
1440
|
68
|
