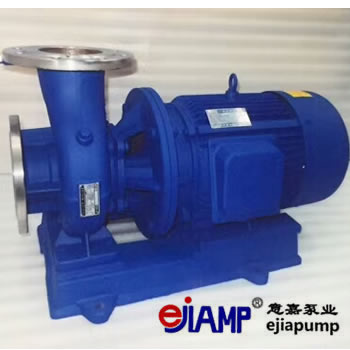

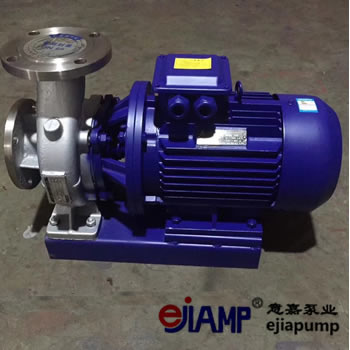

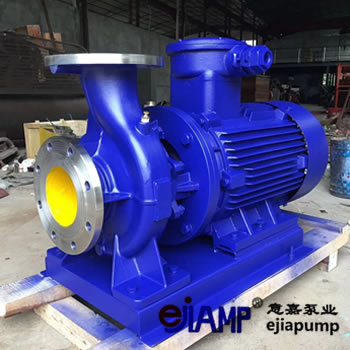

ISWH系列不銹鋼臥式單級離心泵

一、ISWH系列不銹鋼臥式單級離心泵產品概述：

ISWH系列不銹鋼臥式單級離心泵采用先進的水力模型，根據IS開進離心泵之性能參數和立式泵的獨特結構組合設計，并嚴格按照國標標準IS02858進行設行制造，該產品軸封選用硬質合金機械密封裝置，具有高效節能、性能可靠、安裝使用方便等特點。符合最新國家標準JB/T53028-93標準要求，通過機械工業部產品統檢合格。

二、ISWH系列不銹鋼臥式單級離心泵--主要用途
1、ISW臥式清水泵，供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。
2、ISWR臥式熱水泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。
3、ISWH系列不銹鋼臥式單級離心泵供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。
4、ISWB臥式管道油泵，供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～ +120℃。
三、ISWH系列不銹鋼臥式單級離心泵--起動前的準備：
1、試驗電機轉向是否正確，從電機頂部往泵看為順時針旋轉，試驗時間要短，以免使機械密
封干磨損。
2、打開排氣閥使液體充滿整個泵體，待滿后關閉排氣閥。
3、檢查各部位是否正常。
4、用手盤動泵以使?jié)櫥哼M入機械密封端面。
5、高溫型應先進行預熱，升溫速度50℃/小時，以保證各部受熱均勻。
起 動：
1、全開進口閥門。
2、關閉吐出管路閥門。
3、起動電機，觀察泵運行是否正確。
4、調節出口閥門開度以所需工況，如用戶在泵出口處裝有流量表或壓力表，應通過調節出口
閥門開度使泵在性能參數表所列的額定點上運轉，如用戶在泵出口處裝有流量表或壓力表，應
通過調節出口閥門開度，測量泵的電機電流，使電機在額定電流內運行，否則將造成泵超負荷
運行(即大電流運行)至使電機燒壞。調正好的出口閥門開啟大與小和管道工況有關。
5、檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分。
6、檢查電機、軸承處溫升≤70℃。
停 車：
1、高溫型先降溫，降溫速度<10℃/分，把溫度降低到80℃以下，才能停車。
2、關閉吐出管路閥門。
3、停止電機。
4、關閉進口閥門。
5、如長期停車，應將泵內液體放盡。

四、ISWH系列不銹鋼臥式單級離心泵--產品特點：

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄露。

噪音低：兩個低噪音軸承支撐下的水泵，運行平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關健部位采用國際一流品質配套，整機無故障，工作時間大大提高。

維修方便：更換密封，軸承，簡易方便。

占地更?。撼隹诳上蜃?，向右，向上三個方向，便于管道布置安裝，節省空間。
ISWH不銹鋼臥式管道泵結構說明：

電機動:直接與水泵聯接傳送動力，采用名牌電機。

泵軸：與電機同軸，為電同加長軸，確保了軸的同心，使泵運行平穩，無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。

擋水圈：防止因密封漏水而使電機進水。

機式密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽合長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。

取壓塞：可安裝壓力表直觀監控泵的正常高效運行

泵體：壓出室和吸入室采用優秀水力模型設計耐成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。

放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。

葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。

八、ISWH不銹鋼臥式離心泵安裝方式特別說明：

7.5KW以下水泵可配隔震墊直接安裝在基礎上。

7.5KW以上時，可與澆鑄基礎直接安裝，亦可服用我單位IS聯接板配合隔震器安裝，隔震器的安裝方式同ISG型泵。

配套的隔震器的尺寸，與ISG系列中相同規格水泵的隔震器尺寸相同。
管道離心泵分為立式與臥式兩種，立式管道泵的安裝方式為立式所以進出口管路是以水平方向進出品在同一中心線上，就像泵也是管道的一部份一樣，臥式管道泵的安裝方式為臥式進口平行，出口垂直，所以進出口之間呈90度直角，類似于在管路上裝了一個彎頭的樣子。立式與臥式管道泵性能相同，根據現場條件的不同可以選擇使用立式或臥式管道離心泵，管道離心泵是利用葉輪旋轉而使水產生的離心力來工作的。離心泵在啟動前，必須使泵殼和吸水管內充滿水，然后啟動電機，使泵軸帶動葉輪和水做高速旋轉運動，水在離心力的作用下，被甩向葉輪外緣，經蝸形泵殼的流道流入水泵的出水管路。水泵葉輪中心處，由于水在離心力的作用下被甩出后形成真空，吸水管中的水便在大氣壓力的作用下被壓進泵殼內，葉輪通過不停地轉動，使得水在葉輪的作用下源源不斷流入與流出，達到了輸送水的目的。
