多級泵的結構分析

多級泵采用計算機設計和優化處理。公司擁有雄厚的技術力量，豐富的生產經驗和完善的檢測手段，以確保產品質量的穩定性和可靠性。

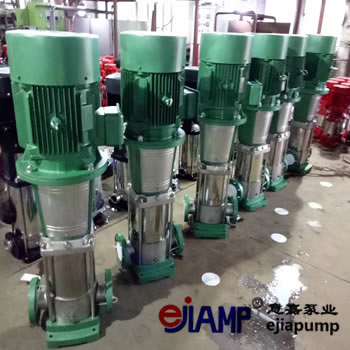

多級泵，立式、臥式，單吸多級，分段離心泵。
效率高，性能范圍廣，操作安全
穩定，低噪音，使用壽命長，安裝維護方便。
它用于輸送清潔水或其他物理和化學性質類似于水的液體。
通過更改泵流動部件的材料，密封形式并添加冷卻系統，它還可用于輸送熱水，油，腐蝕性或研磨性介質。
產品執行 JB / T1051-93多級清潔水離心泵的型號和基本參數標準。

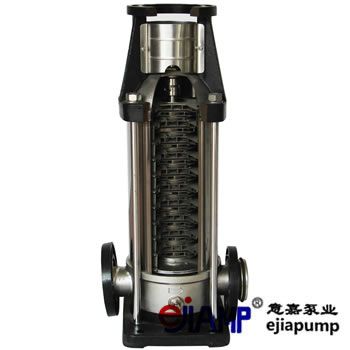

多級泵主要由四個部分：定子，轉子，軸承和軸封：
 1。多級泵的定子部分主要由吸入部分，中間部分，排出部分和導向葉片組成。有拉力螺栓來夾緊每個部分以形成腔室。
 D型多級泵通常水平吸入，垂直向上吐痰；當用于油田注水時，泵的入口和出口垂直向上。
 DG多級泵的進出口垂直向上。
 2。多級泵的轉子部分主要由軸，葉輪，平衡盤和軸套組成。
軸向力由平衡板平衡。
 3。多級泵軸承主要由軸承體，軸承和軸承壓蓋等組成。軸承用油脂或稀油潤滑。
 4。多級泵的軸封用軟填料密封，主要由進水段和尾蓋上的密封箱，填料和擋水環組成。
 D型多級泵的水封水來自泵中的壓力水。

 DG型多級泵泵的水封水來自外部供水。
 5。多級泵旋轉泵由原動機通過彈性聯軸器直接驅動。

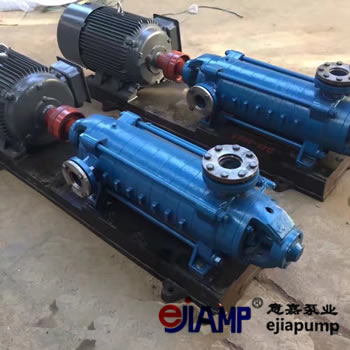

從原動機一側看泵，該泵是D，DG多級泵，順時針旋轉。該泵是臥式單吸多級分段離心泵。
用于運輸?shù)那鍧嵥碾s質質量小于1，且粒徑小于
 01mm或其他具有類似于水的物理和化學性質的液體。
 D型多級泵的溫度低于80℃，適用于礦井排水，油田注水，工廠和城市給排水等。
油田注水泵根據使用的材料不同介質的腐蝕程度由DG泵輸送的介質溫度低于105℃，適用于各種鍋爐給水。

多級泵和單級泵？
 1。單級泵是指只有一個葉輪且最高揚程只有125米的泵；
 2。多級泵是指具有兩個或多個葉輪的泵，最大揚程可超過125米；當單級泵頭必須配備兩級電機時，可以通過增加葉輪
的數量增加四級電機來增加多級泵，這可以增加泵的使用壽命
壽命長，減少單位噪音，但多級泵的維護要比單級泵難一些。
 3。當泵的實際揚程小于125米時，可以根據泵房面積等因素綜合考慮選擇單級泵還是多級泵，多級泵一般是高于單級泵等因素。隨著技術的進步，單級葉輪泵可以通過提高泵速來增加泵揚程，從而可以替代多級泵貴一點。
