不銹鋼立式多級管道泵

不銹鋼立式多級管道泵--概述：

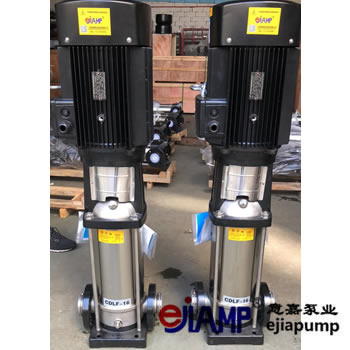

 CDLF是一種非自吸式不銹鋼立式多級泵，已安裝標準電機。電機軸通過泵頭通過聯軸器直接連接到泵軸。拉桿螺栓將壓力缸和溢流組件固定到泵頭以及進水口和出水口。在各部分之間，泵的入口和出口在泵的底部位于同一直線上；該泵可以配備智能保護器，以有效保護泵的空轉，缺相和過載。   電動機是全封閉的風冷次級標準電動機。防護等級：IP55;絕緣等級：F;  標準電壓：50Hz：1×220-230 / 240V; 3×200-220 / 346-380V; 3×220-240 / 380-415V; 3×380-415V

不銹鋼立式多級管道泵--性能曲線
所有曲線均基于3×380?415V，電機恒速290 曲線公差符合ISO9906附錄A.   測試使用20°C的無空氣水運動粘度為1mm2 / s。 泵的使用是指粗曲線的性能范圍，以防止因流量過小和電動機因過載而導致的過載而導致過熱最小入口壓力NPSH如果泵中的壓力低于泵的蒸汽壓力運輸液體時，可能會發生氣蝕。為避免氣蝕，請確保泵的入口側壓力最小，最大吸程H [m]的計算公式如下：H \ u003d Pb×10.2-NPSH－Hf－Hv－Hs Pb \ u003d大氣壓[bar]大氣壓力可以設置為1bar在封閉系統中，Pb是系統壓力[bar]NPSH \ u003d凈正壓頭[m]可以從NPSH曲線上的管道離心泵的最大可能流量中讀取Hf \u003d入口處的管道損耗[m] Hv \u003d蒸汽壓力[m] Hs \ u003d安全裕度\ u003d最小0.5m頭。如果計算出的H為正值，則泵可以以最大吸力H運轉。如果計算出的H為負值，則必須有一個最小進口壓力H的揚程。并聯運行以一臺大型泵并聯更換多臺泵可能更為有利。在可變流量系統中，適應系統所需的工作點。增加供水的可能性，因?yàn)楫?dāng)泵發生故障時，僅部分系統流量受到影響

1.不銹鋼立式多級管道泵--特點：
低噪音：CDL不銹鋼立式多級管道泵配置Y2型優質電機運行平穩，噪音低
無泄漏：特別選擇的機械密封，科學的加工技術，無泄漏。
易于拆卸和組裝：剛性聯軸器，花鍵泵軸設計，重量減輕了約比鑄鐵泵輕50％，并且良好的可操作性安裝方便：進水口和出水口處于同一水平，降低了對管線的要求，管線更加可靠，穩定性高泵房建設投資少：在原有的立式多級泵基礎上進行創新，體積小，占地面積小避免水質二次污染：指南零件和軸由不銹鋼制成，克服了鑄鐵泵嚴重污染的缺點，并保證了水質No防銹問題：CDL不銹鋼立式多級管道泵使用不銹鋼套筒更好地適應各種環境，并且不生銹壽命更長：不銹鋼板沖壓，焊接葉。輪，重量輕，平衡性好，運行穩定低維護成本：采用含水設計，運行可靠，無需潤滑和維護高效，高效節能：光滑的過電流部件提高了機械效率
不銹鋼立式多級管道泵--應用范圍：

CDLF不銹鋼立式多級管道泵可以輸送從自來水到工業液體的各種不同介質，適合對于不同的溫度，流量和壓力范圍，CDL適用于非腐蝕性液體，CDLF適用于輕度腐蝕性液體。供水：自來水廠的過濾和輸送，自來水廠區的供水，主增壓，高層建筑的增壓。工業增壓：工藝水系統，清洗系統，高壓清洗系統，消防系統。工業液體運輸：冷卻和空調系統，鍋爐給水和冷凝系統，機床配件，酸和堿。水處理：超濾系統，反滲透系統，蒸餾系統，分離器，游泳池。
灌溉：農田灌溉，噴灌，滴灌。
工作條件
中等：稀薄，干凈，不易燃易爆液體
液體溫度：常溫類型-15°C到+ 70°C。
熱水類型：+ 70°C到+ 120°C.
環境溫度：最高+ 40°C。
海拔高度：最高1000m。
