離心泵管道的設計安裝介紹

管道敷設應有坡度，坡度方向一般均沿著物料流動方向，但也有與物料流動方向相反的。坡度一般為1/100～5/1000。輸送黏度大的物料管，坡度要求大些，可至1/100。含固體結晶的物料管道坡度可至5/100左右。埋地管道及敷設在地溝中的管道，在停止生產時，其積存物料不考慮放盡，可不考慮敷設坡度。有腐蝕性物料的管道，應布置在平行管道的下方或外側。磁力泵易燃、易爆、有毒和有腐蝕性物料的管道不應敷設在生活區、樓梯和走廊處，并配置安全閥、防暴膜、阻火器、水封等。防水、防暴裝置、放空管應引至室外指定地方或高出屋面2m以上。冷熱管道盡量分開布置。不得已時，熱管在上，冷管在下。其保溫層外表面的間距，上下并行時一般不小于0.5m。交叉排列時，不應小于0.25m，保溫材料及保溫層的厚度根據規范規定。

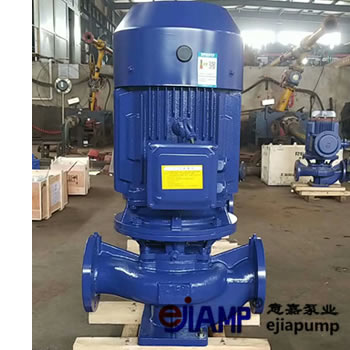

管道離心泵

泵的管道布置

泵的布置方式有三種：露天布置、半露天布置和室內布置：

離心壓縮機的管道布置

離心壓縮機管道布置必須符合下列要求：管道布置應考慮設置合理的支撐點及相匹配的管道支架的類型；管道布置應符合有關的設計標準、規范、規定；符合工藝流程圖及儀表流程圖的要求；管道布置應使管系有一定的柔性，保證管道對壓縮機管口作用力及力矩不超過壓縮機廠家的許用數值的范圍；管道布置應統籌設計規劃，保證壓縮機安全可靠運行，同時要滿足施工、檢修操作等各方面的要求 。

離心壓縮機進口管道布置的要求

多級泵離心壓縮機采用封閉式廠房安裝時，根據流程圖的要求，一般情況下進口管道應設置氣液分離器，單級離心泵分離設備盡量靠近進口處，同時考慮管道有一定的坡度坡向氣液分離器。一般進口管道設置在廠房外面，能夠節約場地及方便施工和檢修；壓縮機進口一般不能直接與彎頭連接，保證短的直管段應大于2倍的管徑，通常取3～5倍的管徑。為了防止開車前雜物進入壓縮機，在管道進口設置一段可拆卸的短管，便于安裝臨時過濾器。

離心壓縮機出口管道布置的要求

經過管道應力分析后，ISG立式管道離心泵出口管道在滿足壓縮機管口力及力矩的情況下壓縮機出口的管道不能有袋形；出口管道一般必須有防止氣體、液體倒流的止回閥，管道管徑偏大時，止回閥應盡量靠近機組，防止逆流破壞壓縮機；出口管道的相關的操作閥門應布置在壓縮機二層平臺上，方便操作人員操作和觀察現場儀表；，通常在管道出口附近設置變力彈簧支吊架，根據管道支架需要生根的地方確定合適的形式及類型，載荷及貼板大小根據應力分析的結果統一考慮；管道布置滿足壓縮機管口受力的同時，走向應盡量短，減少彎頭的數量，降低管道的阻力。
