離心泵的結構與工作原理

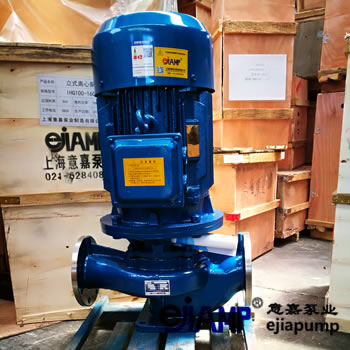

管道離心泵是制冷空調工程中用得最多的一種，其特點是依靠葉輪的高速旋轉來使流體獲得較大的動能，并依靠流道出口的蝸殼斷面變化使流體的動能轉化為壓力能，水流在葉輪中的流動主要是受到離心力的作用。
離心泵的基本構造與工作原理
離心泵主要包括泵體(蝸殼，泵軸，葉輪等)、吸水管路、壓水管路及其附件等。
使用時，泵的吸水口與吸水管相連接，出水口與壓水管相連接，共同組成吸水——增壓——排水通道。

單級離心泵的工作過程
離心泵的工作過程，實際上是一個能量的傳遞和轉換的過程。它把電動機高速旋轉的機械能轉化為被抽升水的動能和勢能。
在這個轉化過程中，必然伴隨著許多能量損失，從而影響離心泵的效率。這種能量損失越大，離心泵的性能就越差，工作效率就越低。
在泵起動時，如果泵內存在空氣，則葉輪旋轉后空氣產生的離心力也小，使葉輪吸入口中心處只能造成很小的真空，液體不能進到葉輪中心，泵就不能出水。磁力泵
離心泵的性能參數
流量Q ：單位時間內由泵所輸送的流體體積，即指的是體積流量，單位為m3/s或m3/h 。
揚程H ：即壓頭，指單位重量的流體通過泵之后所獲得的有效能量，也就是泵所輸送的單位重量流體從泵進口到出口的能量增值。單位為mH2O。
功率N ：通常指輸入功率，即由原動機傳到泵軸上的功率，也稱為軸功率，單位為W或kW排污泵
效率η ：有效功率Ne與軸功率N之比。
轉速n ：泵的葉輪每分鐘的轉數，單位是r/min。
