自吸泵工作原理2

心泵我們見得很多，各種懸臂的，支撐的，立式的，臥式的，高速的，高溫的等等，有一種特殊的自吸式離心泵（簡稱自吸泵），你見過嗎？ 它和普通的離心泵有什么區別，結構有什么差異，比普通離心泵有什么優勢？難道真如它的名字“自吸”，不用灌泵就可以將水池中的水抽上來嗎？真的是這樣嗎？還真不是，下面小編簡單介紹一下，互相交流。
一般情況下，普通離心泵不具備對進水管進行排氣的能力。而自吸泵則能夠在不借助于外部輔助裝置的情況下對泵的進水管進行排氣。其他的離心泵，如果液位低于泵的入口，那么離心泵入口處得安裝底閥，并且啟泵時需要灌泵才能將水抽上來（即將入口管線及泵殼內灌滿水），或者采用真空泵（透平機）抽真空的方式，利用外部設備使入口處形成一定真空度，大氣壓才可將水壓上來。
自吸泵和以上的兩種泵不一樣，既沒有底閥，也沒有專門抽真空用的透平機，只是在泵的殼體上進行了改造，最明顯的變化就是入口中心線比葉輪的中心線位置高，當然內部結構也有些變化，有一個氣液分離室。自吸泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。工作前只需保證泵體內儲有定量引液即可。
在水泵運轉前，泵腔內存有一定量的水，泵起動后由于葉輪的旋轉作用，液體在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合，生成氣水混合物，并不斷地流動致使氣水不能分離?；旌衔镌谖仛こ隹诒桓羯鄤冸x，沿短管進入分離室。在分離室內空氣被分離出來，由出口管排掉，而水仍經左右回水孔流向葉輪外緣，并與吸入管空氣相混合。如此反復循環，逐漸將吸入管路中的空氣排盡，使水進入泵內，完成自吸過程，使水泵進入正常工作狀態。

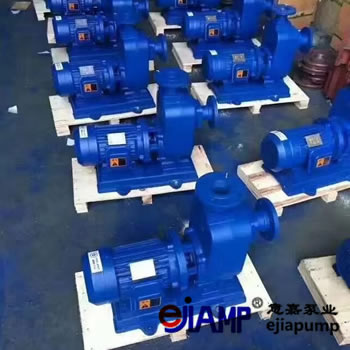

常見的自吸泵類型是 ZW型自吸泵，根據國內外有關技術資料經吸收、消化、改進后研制而成的節能泵類產品。該泵屬自吸式離心泵，它具有結構緊湊、操作方便、運行平穩、維修方便、效率高、壽命長、并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保留泵體內儲有定量引液即可，因此簡化了管路系統，以改善了勞動條件。

ZW型自吸式無堵塞排污泵，是根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前景。
產品特點：
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優秀水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
產品用途：
ZW型自吸式無堵塞排污泵適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
