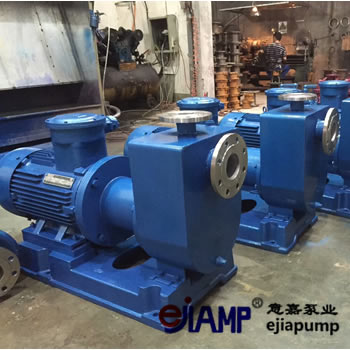

ZCQ80-65-125磁力自吸泵

ZCQ80-65-125磁力自吸泵是一種高科技產品，采用離心泵永磁聯軸器的工作原理。設計合理，工藝先進，密封性好，無泄漏，耐腐蝕。
ZCQ80-65-125磁力自吸泵可廣泛應用于化工，酸，堿，冶煉，稀土，農藥，染料，醫藥，造紙，電鍍，酸洗，無線電，化學箔，石油，食品，薄膜照相洗印，科研機構，國防
工業和其他單位泵送酸，堿液，油珍貴的液體，毒液，揮發性液體，特別是泄漏，易燃和易爆液體的運輸和加壓。
產品說明
磁力泵是一種理想的綠色化工設備，將為生產，化工，石化，制藥，印染等行業帶來更高的經濟和社會效益，如增加生產和節約，消除污染，保護環境，生產和勞動保護。
。
ZCQ80-65-125磁力自吸泵--結構原理：


磁力自吸泵由離心泵，磁力執行器和電機組成。 關鍵部件磁力驅動器由外磁轉子，內磁轉子和非磁性磁隔離套組成。
當電機驅動外磁轉子旋轉時，磁場可以穿透氣隙和非磁性材料，與葉輪連接的內磁轉子同步旋轉，實現電源的非接觸傳輸磁力自吸式離心泵采用先進的外部混合軸向回流泵體結構設計，泵體由液體吸收室組成，并且動態密封轉換為靜密封。
磁力自吸式離心泵采用先進的外部混合軸向回流泵體結構設計，液體儲存室，蝸殼，返回孔和氣液分離室。
泵啟動后，在離心力的作用下，吸入室中的剩余液體和入口管線中的空氣被葉輪攪拌形成氣液混合物，混合物進入氣體 - 通過蝸殼的液體分離室，當流速降低時引起氣流。
分開，空氣從泵出口排出。
磁力自吸泵的驅動裝置通過有源磁力聯軸器直接安裝在電機軸上，轉子組合上的葉輪旋轉由磁力耦合器間接驅動，泵室完全關閉泄漏。
磁性高粘度離心泵由盤式泵，磁力執行器和電機組成。排污泵
在盤式葉輪離心泵中，從葉輪到液體流的能量傳遞是通過旋轉盤的邊界層的摩擦力來進行的。
當液體進入泵時，其分子與盤表面接合，同時形成邊界層。
當泵旋轉時，能量轉移到盤之間的后續液體分子層。
以這種方式形成的強大壓力場\\
根據輸送介質的物理，化學，磨蝕和腐蝕性質，過流元件的材料分為兩類：金屬和非金屬。 r \\ n
結構特征
 1。永磁體由稀土永磁體制成的永磁體具有寬的工作溫度范圍（-45-400℃），高矯頑力和在磁場方向上的良好各向異性。
退磁發生并且是一個很好的磁場源。
 2。隔離套管在金屬隔離套管的情況下，隔離套管處于正弦交變磁場中，并且在垂直于磁場線方向的截面中感應出渦電流并轉換成熱量。
渦流的表達式為：其中，電流為; K-常數; n  - 額定泵速; T-
磁驅動扭矩; F套管內的壓力; D型套筒內徑;材料的電阻率; - 材料的抗拉強度。
泵設計時，n和T由工作條件給出。為了減小渦流，只能考慮F，D等。
采用高電阻率，高強度的非金屬材料制成隔離套，在降低渦流效果方面非常明顯。
 3。冷卻潤滑劑流量的控制當泵運行時，使用少量液體沖洗和冷卻內磁轉子和間隔套管以及滑動軸承的摩擦副之間的環形間隙。
冷卻劑的流速通常為泵設計流量的2％至3％，并且內磁轉子和隔離套筒之間的環形區域由于渦流而產生高熱量。
當冷卻潤滑液不足或沖洗孔不光滑或堵塞時，介質溫度高于永磁體的工作溫度，使得內磁轉子逐漸失磁，磁致動器失效。
當介質為水或水基液體時，環形區域的溫度升高可保持在3-5°C;當介質是碳?xì)浠衔锘蛴蜁r，環形區域的溫度升高可以保持在5-8℃。
 4。滑動軸承磁力泵滑動軸承的材料是浸漬石墨，填充聚四氟乙烯，工程陶瓷等。
由于工程陶瓷具有良好的耐熱性，耐腐蝕性和耐摩擦性，因此磁力泵的滑動軸承大多由工程陶瓷。
由于工程陶瓷非常脆，膨脹系數小，軸承間隙不能太小，以免發生軸的危險。多級泵
由于磁力泵的滑動軸承由待輸送的介質潤滑，因此軸承應根據不同的介質和工作條件由不同的材料制成。
 5。
保護措施當磁力執行器的從動部分在過載狀態下運轉或轉子卡住時，磁力執行器的主要部件和從動部件將自動滑脫并保護泵。
此時，磁力驅動器上的永磁體會在有源轉子交變磁場的作用下產生渦流損傷和磁損耗，導致永磁體溫度升高，磁力驅動器脫落。
產品功能
 1。
泵軸通過動態密封密封成封閉的靜密封，以防止介質泄漏。
 2。
無需單獨潤滑和冷卻水，降低能耗。
 3。
低噪音，低功耗，高效率和阻尼減震效果，減少電機振動對泵的影響以及泵對電機的空化振動的影響。
 4。
超載時，內外磁轉子相對較滑，對電機和泵有過載保護。
易于安裝，拆卸和維修，減少了設備維護的難度和勞動力，提高了泵組的效率。
 5。
它可以凈化環境，消除污染，保護操作員，實現文明生產。
安裝和調試
注意事項
 1。
混凝土基礎根據基本尺寸制作，同時埋設地腳螺栓。
 2。
安裝前應檢查泵和電機。所有部件應完好無損，泵內不應有碎屑。
 3。
將裝置放在地基上，將一對楔形墊放在底板和底座之間，并通過調整楔形墊來調節泵的高度。
調整后，擰緊地腳螺栓。
 4。
泵的吸入管和排出管應有一個支架，不能用泵支撐。
入口管和出口管的直徑應與泵入口和出口的直徑一致。
 5。
自吸泵安裝時，首先連接進水管，填充液體，然后連接出水管以糾正轉向。 隔膜泵
泵的進水管與泵配套，總長度不超過5米。否則，自吸性能將受到影響。自吸高度可以簡單地根據右邊的公式計算：自吸3m /介質密度=實際自吸高度。
 6。
安裝完成后，用手轉動聯軸器，檢查是否有摩擦現象。如果旋轉容易且均勻，則安裝結束。
 7。
磁力泵嚴禁用顆粒提取介質，易結晶。在排放口關閉的情況下不允許連續運行，并且必須保持小流量。
 8。
為了防止碎屑進入泵，應在入口處設置過濾器，過濾面積應比管道的橫截面積大3至4倍。
 9。
高揚程泵也應在出口管路上安裝止回閥，以防止突然停機造成水錘損壞。
 10。
確保泵安裝在與泵的NPSH相匹配的高度，并考慮管損和介質溫度。
為避免泵體內的NPSH，請滿足下列公式：
NPSHa≥NPSHr+ 0.5 NPSHa：可用NPSH（m）NPSHr：所需NPSH（m）
 NPSHa = 106（Pa-Pv）/ρg±hs-hf
 Pa：作用于輸送介質表面的壓力（MPa）Pv：介質的蒸氣壓（MPa）ρ：中等密度（kg / m3）hs：吸程hf：吸管阻力
 g：重力加速度（m / s）
 11。
當介質溫度過高時，應冷卻機器密封，防止靜密封破裂。
開始運行
 1。
駕駛前，在泵中注入待輸送的液體（如果泵正在吸吮），關閉出口閘閥，并連接電源。單級離心泵
 2。
打開電源并檢查泵是否正確轉動。
 3。
裝置調試5到10分鐘，如果沒有異常，可以投入使用。
 4。
關閉時，先關閉出口閘閥，然后切斷電源。
維護
 1。
定期檢查泵和電機并更換易損部件。
 2。
當不使用長期停機時，應清潔泵中的流路并切斷電源。
 3。
嚴格禁止空運行。
