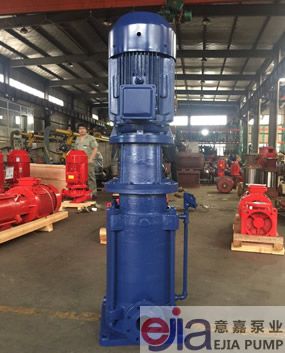

意嘉立式多級離心泵DL系列是國家推薦的高效節能產品IS離心泵的水力模型。這是一個垂直的多階段多部分結構。螺桿將入口部分，中間部分和出口部分夾緊成一體。泵的每一級都配有一個葉輪和一個導向葉片。軸向力通過水力平衡法解決。剩余軸向力由滾珠軸承吸收并用潤滑脂潤滑。軸封采用軟包裝或機械密封。該產品執行JB / T2727-93“立式多級泵型和基本參數”標準，主要用于吸收稀釋，清潔，無腐蝕性，非爆炸性，清潔水和類似物理性質的非固體顆粒和化學性質。纖維液體。
本公司產品全部采用電腦設計和優化，意嘉公司擁有雄厚的技術力量，豐富的生產經驗和完善的檢測手段，確保產品質量穩定可靠。
DL，DLR泵型立式單吸多級分段式離心泵用于輸送無固體顆粒的清水和具有類似于水的物理和化學性質的液體。主要用于高層建筑的供水，也可用于廠礦排水。輸送液體的流量范圍為4.9?200m3 / h，揚程范圍為22-239m，匹配功率范圍為1.5?160kw，直徑范圍為Φ40?Φ150mm。
DL立式多級離心泵分別在進口和出口部分具有吸入口和排出口。轉子部件由軸，葉輪，葉輪襯套，襯套等組成。進水部分，中部部分和出水部分用拉力螺栓連接。
軸密封采用軟密封或機械密封進行密封，并用平衡室內的壓力水進行潤滑和冷卻。該產品執行JB / T2727-93“立式多級離心泵型式和基本參數”標準。
特征：
結構新穎，操作可靠：平衡鼓（圓盤）取消，軸向力由液壓力平衡，徹底解決了平衡鼓容易生銹，易咬合，易磨損的問題，操作更可靠。
更少的操作和維護成本：采用可靠的機械密封，故障率低，運行和維護成本低。
運行平穩，噪音低：采用低速電機，使該系列泵運行穩定，噪音低。
獨特的部件，降低噪音：獨特的液壓元件設計，良好的過流性能，最大限度地降低流動噪音。
工作環境：
流量范圍：2?380m3 / h
頭：5?230米
速度：1480r / min
介質溫度：-15°C?+ 105°C
環溫度：≤+ 40°C
系統最大工作壓力：≤2.5Mpa
DL多級離心泵性能參數
型 號 | 級 數 | 流 量(m3/h) | 流 量(L/S) | 揚 程 | 轉 速 | 軸功率 | 電機功率 | 效 率 | 吸 程 | 汽蝕余量 |
40DL | 2 | 6.2 | 1.72 | 23.6 | 1450 | 0.92 | 1.5 | 40 | 7 | 3.19 |
3 | 6.2 | 1.72 | 35.4 | 1.38 | 2.2 | 40 | 7 | 3.19 | ||
4 | 6.2 | 1.72 | 47.2 | 1.84 | 3 | 40 | 7 | 3.19 | ||
5 | 6.2 | 1.72 | 59 | 2.30 | 4 | 40 | 7 | 3.19 | ||
6 | 6.2 | 1.72 | 70.8 | 2.75 | 4 | 40 | 7 | 3.19 | ||
7 | 6.2 | 1.72 | 82.6 | 3.22 | 5.5 | 40 | 7 | 3.19 | ||
8 | 6.2 | 1.72 | 94.4 | 3.68 | 5.5 | 40 | 7 | 3.19 | ||
9 | 6.2 | 1.72 | 106.2 | 4.14 | 7.5 | 40 | 7 | 3.19 | ||
10 | 6.2 | 1.72 | 118 | 4.60 | 7.5 | 40 | 7 | 3.19 | ||
11 | 6.2 | 1.72 | 129.8 | 5.06 | 7.5 | 40 | 7 | 3.19 | ||
12 | 6.2 | 1.72 | 141.6 | 5.52 | 11 | 40 | 7 | 3.19 | ||
50DL | 2 | 12.6 | 3.5 | 24.4 | 1450 | 1.55 | 3 | 54 | 7.6 | 2.66 |
3 | 12.6 | 3.5 | 36.6 | 2.33 | 3 | 54 | 7.6 | 2.66 | ||
4 | 12.6 | 3.5 | 48.8 | 3.10 | 4 | 54 | 7.6 | 2.66 | ||
5 | 12.6 | 3.5 | 61 | 3.88 | 5.5 | 54 | 7.6 | 2.66 | ||
6 | 12.6 | 3.5 | 73.2 | 4.65 | 5.5 | 54 | 7.6 | 2.66 | ||
7 | 12.6 | 3.5 | 85.4 | 5.43 | 7.5 | 54 | 7.6 | 2.66 | ||
8 | 12.6 | 3.5 | 97.6 | 6.20 | 7.5 | 54 | 7.6 | 2.66 | ||
9 | 12.6 | 3.5 | 109.8 | 6.98 | 11 | 54 | 7.6 | 2.66 | ||
10 | 12.6 | 3.5 | 122 | 7.75 | 11 | 54 | 7.6 | 2.66 | ||
65DL | 2 | 30 | 8.33 | 32 | 1450 | 4.22 | 5.5 | 62 | 7.6 | 2.82 |
3 | 30 | 8.33 | 48 | 6.33 | 7.5 | 62 | 7.6 | 2.82 | ||
4 | 30 | 8.33 | 64 | 8.44 | 11 | 62 | 7.6 | 2.82 | ||
5 | 30 | 8.33 | 80 | 10.55 | 15 | 62 | 7.6 | 2.82 | ||
6 | 30 | 8.33 | 96 | 12.66 | 15 | 62 | 7.6 | 2.82 | ||
7 | 30 | 8.33 | 112 | 14.77 | 18.5 | 62 | 7.6 | 2.82 | ||
8 | 30 | 8.33 | 128 | 16.88 | 22 | 62 | 7.6 | 2.82 | ||
9 | 30 | 8.33 | 144 | 18.99 | 22 | 62 | 7.6 | 2.82 | ||
10 | 30 | 8.33 | 160 | 21.1 | 30 | 62 | 7.6 | 2.82 | ||
80DL | 2 | 50.4 | 14 | 40 | 1450 | 7.84 | 11 | 70 | 7.8 | 22.49 |
3 | 50.4 | 14 | 60 | 11.76 | 15 | 70 | 7.8 | 2.49 | ||
4 | 50.4 | 14 | 80 | 15.68 | 22 | 70 | 7.8 | 2.49 | ||
5 | 50.4 | 14 | 100 | 19.60 | 30 | 70 | 7.8 | 2.49 | ||
6 | 50.4 | 14 | 120 | 23.52 | 30 | 70 | 7.8 | 2.49 | ||
7 | 50.4 | 14 | 140 | 27.44 | 37 | 70 | 7.8 | 2.49 | ||
8 | 50.4 | 14 | 160 | 31.36 | 45 | 70 | 7.8 | 2.49 | ||
9 | 50.4 | 14 | 180 | 35.28 | 45 | 70 | 7.8 | 2.49 | ||
10 | 50.4 | 14 | 200 | 39.20 | 55 | 70 | 7.8 | 2.49 | ||
100DL -72-20 | 2 | 72 | 20 | 40 | 1450 | 10.9 | 15 | 72 | 8 | 2.8 |
3 | 72 | 20 | 60 | 10.9 | 18.5 | 72 | 8 | 2.8 | ||
4 | 72 | 20 | 80 | 10.9 | 30 | 72 | 8 | 2.8 | ||
5 | 72 | 20 | 100 | 10.9 | 37 | 72 | 8 | 2.8 | ||
6 | 72 | 20 | 120 | 10.9 | 37 | 72 | 8 | 2.8 | ||
7 | 72 | 20 | 140 | 10.9 | 45 | 72 | 8 | 2.8 | ||
8 | 72 | 20 | 160 | 10.9 | 55 | 72 | 8 | 2.8 | ||
9 | 72 | 20 | 180 | 10.9 | 55 | 72 | 8 | 2.8 | ||
10 | 72 | 20 | 200 | 54.4 | 70 | 72 | 8 | 2.8 | ||
100DL- 100-20 | 2 | 100 | 27.8 | 40 | 1450 | 15.14 | 18.5 | 72 | 7.2 | 3.53 |
3 | 100 | 27.8 | 60 | 22.72 | 30 | 72 | 7.2 | 3.53 | ||
4 | 100 | 27.8 | 80 | 30.28 | 37 | 72 | 7.2 | 3.53 | ||
5 | 100 | 27.8 | 100 | 37.86 | 45 | 72 | 7.2 | 3.53 | ||
6 | 100 | 27.8 | 120 | 45.39 | 55 | 72 | 7.2 | 3.53 | ||
7 | 100 | 27.8 | 140 | 53.0 | 75 | 72 | 7.2 | 3.53 | ||
8 | 100 | 27.8 | 160 | 60.57 | 75 | 72 | 7.2 | 3.53 | ||
9 | 100 | 27.8 | 180 | 68.14 | 90 | 72 | 7.2 | 3.53 | ||
10 | 100 | 27.8 | 200 | 75.71 | 90 | 72 | 7.2 | 3.53 | ||
150DL- 150-20 | 2 | 150 | 27.8 | 40 | 1450 | 20.42 | 30 | 80 | 5.7 | 2.8 |
3 | 150 | 27.8 | 60 | 30.63 | 37 | 80 | 5.7 | 2.8 | ||
4 | 150 | 27.8 | 80 | 40.84 | 45 | 80 | 5.7 | 2.8 | ||
5 | 150 | 27.8 | 100 | 51.05 | 55 | 80 | 5.7 | 2.8 | ||
6 | 150 | 27.8 | 120 | 61.26 | 75 | 80 | 5.7 | 2.8 | ||
7 | 150 | 27.8 | 140 | 74.47 | 75 | 80 | 5.7 | 2.8 | ||
8 | 150 | 27.8 | 160 | 81.68 | 90 | 80 | 5.7 | 2.8 | ||
200DL- 280-30 | 2 | 280 | 41.6 | 60 | 1450 | 55.79 | 90 | 84 | 6.0 | 3.7 |
3 | 280 | 41.6 | 90 | 83.69 | 110 | 84 | 6.0 | 3.7 | ||
4 | 280 | 41.6 | 120 | 111.57 | 132 | 84 | 6.0 | 3.7 | ||
5 | 280 | 41.6 | 150 | 139.47 | 160 | 84 | 6.0 | 3.7 | ||
6 | 280 | 41.6 | 180 | 163.38 | 200 | 84 | 6.0 | 3.7 |
