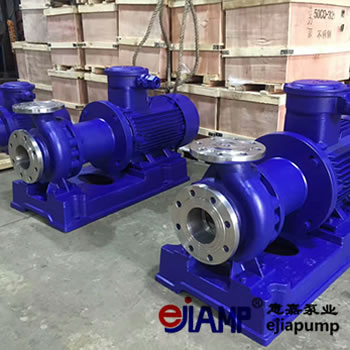

磁力泵的6個組成部件:
磁力泵由泵體、葉輪（指裝有動葉的輪盤）、內磁鋼、外磁鋼、隔離套、泵內軸、泵外軸、滑動軸承(bearing)、滾動軸承、聯軸器、馬達、底座等組成(有些小型的磁力泵，將外磁鋼與電機軸直接聯在一起，省去泵外軸、滾動軸承和聯軸器等部件)。
1)滑動軸(Shaft)承
磁力泵的泵內軸由滑動軸承支承。由于滑動軸承是靠潤滑性很差的輸送介質(起決定作用的物質)來潤滑，因此滑動軸承應采用耐磨耗性和自潤滑性良好的材料制作。常用的軸承材料有碳化硅陶瓷(原料:非金屬礦物)、石墨、填充聚四氟乙烯等。
2)電動機
電動機有密封泵一樣，采用標準電動機，如國內的Y系列三相異步電動機、YB系列隔爆電動機等。螺桿泵是深井提水的重要設備。
3)聯軸器
聯軸(Shaft)器（Coupling）與有密封泵（Pump）一樣，采用撓性聯軸器。
1、泵體、葉輪與密封泵相似。
2、磁性聯軸(Shaft)器
磁性聯軸器由內磁鋼（Steel）(含導環和包套)、外磁鋼(含導環)及隔離套組成，是磁力泵的重要部件。磁力聯軸器的結構、磁路設計，及其各零部件的材料關系到磁力泵的可靠性，磁傳動效率及壽命。
4)內磁鋼
內磁鋼與導環采用粘合劑聯接。為將內磁鋼與介質隔離(gé lí)，內磁鋼外表需覆以包套。包套有金屬和塑料（結構:合成樹脂、增塑劑、穩定劑、色料)兩種，金屬包套采用焊接，塑料包套采用注塑。
5)外磁鋼
外磁鋼與導環采用粘結劑聯接。
6)隔離套
隔離套也稱密封套，位于內、外磁鋼之間，將內、外磁鋼完全隔開，介質封閉在隔離套內。隔離套的厚度與工作壓力和使用溫度有關，太厚增加內、外磁鋼的間隙（Clearance）尺寸，從而影響磁傳動效率;太薄則影響強度。隔離套有金屬(Metal)和非金屬兩種，金屬隔離套有渦流(又稱：傅科電流)損失，非金屬隔離套無渦流損失。
磁力泵的選型應遵循的原則
1)選型步驟（procedure)基于目前國內磁力泵生產的現狀及磁性材料、滑動（sliding）軸承的開發情況，為確保工程(Engineering)質量，在選用磁力泵時可參照以下步驟進行。
a.當泵的軸功率（指物體在單位時間內所做的功的多少）大于10KW或介質溫度高于100℃時，選用國產磁力泵時應慎重處理，應對磁鋼的材料品質、軸承材料結構（Structure）等加以限制，必要時應選用屏蔽泵。
b.對功率小于10KW的泵，選用磁力泵可確保使用效果。排污泵安裝維修方便，大型的排污泵一般都配有自動藕合裝置可以進行自動安裝，安裝及維修相當方便。化工泵分為不銹鋼化工泵，塑料化工泵，氟塑料化工泵，電動化工泵，氣動化工泵。
2)磁力泵的性能(xìng néng)參數磁力泵的性能參數范圍(fàn wéi)泵類型流量m3/h揚程m溫度（temperature)℃電機功率KW備注金屬磁力泵0.2~2001.2~125-20~110≤75介質中顆粒直徑應<0.2mm非金屬磁力泵0.2~300.2~40<80≤7.5?；け脙?yōu)點為全系列水利性能布局合理，用戶選擇范圍寬，“后開式”結構，檢修方便、效率和吸程達到國際先進水平。
